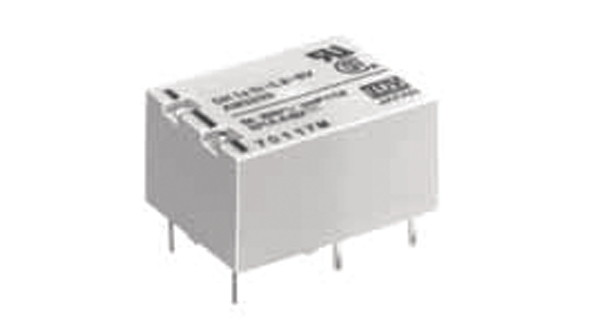

DK2A-12V
| 制造商 | |
| 描述 | General Purpose Relays 8A 12VDC DPST-NO PCB Electromechanical Relay DPST-NO 8A 12VDC 720Ohm Through Hole RELAY GEN PURPOSE DPST 8A 12V Relay;E-Mech;Power;DPST-NO;Cur-Rtg 8A;Ctrl-V 12DC;Vol-Rtg 250/30AC/DC;PCB Mnt RELAY, DPST-2NO 12VDC Relay;E-Mech;Power;DPST-NO;Cur-Rtg8A;Ctrl-V12DC;Vol-Rtg250/30AC/DC;PCBMnt General Purpose Relay Coil Voltage: 12 VDC Contact Configuration: 2A DPST-NO Current: 8 Amps Mounting: PC Board Operating Function: Single Side Stable PCB power relay 12 VDC 200 mW, DK2A-12V, Panasonic |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364110 |
| 抗辐射加固 | No | 认证机构 | :CSA, TUV, VDE |
电气参数
| 线圈类型 | Single Side Stable | 线圈功率 | 200 mW |
| 量程（°/s） | :PANASONIC EW - DK Series | 线圈电流 | 16.6 mA |
| 线圈电压 | 12V | 释放时间 | 8ms |
| 额定功率 | 240W|2kVA | 可见输出 | No |
| 额定电压 | 125 | 线圈电阻 | 720 Ohms |
| 极数 | :2 | 推频（MHz/V） | No |
| 输出电流 | :8A | 供电电压 | 12 V |
| 开关电压 | 250VAC, 125VDC - Max | 接触电阻 | :30mohm |
| Vgs(th)（最大）@ Id | 1.2 VDC | 钳位电压 | 8.4VDC |
| 额定交流电压 | 250V | 开关电流 | :8A |
| 二极管配置 | No | 最大额定电流 | 8 |
| 触点电压（最大） | :250V | 最大触点电流 | :8A |
| 绝缘电阻 | :1000Mohm | 最小输入电压 | 1.2VDC |
| 平均正向功率 | 200 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 8.4 VDC |
| 触点额定电流 | 8A | 数字供电电压 | :30V |
| 供电电压 (Vcc/Vdd) | :30V | 直流反向电压（Vr）（最大） | 125 V |
| 高侧电压（自举）最大 | 8.4VDC | 额定交流电压（相对地/中性线） | :250V |
机械参数
| 密封 | Sealed | 深度 | 15 mm |
| 宽度 | :20mm | 高度 | 10 mm |
| 长度 | :10mm | 重量 | 0.32 |
| 包装方式 | Bulk | 触点形式 | 2 Form A (DPST-NO) |
| 高度（最大） | :10mm | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 触头材料 | Silver Nickel |
| 总长度 | 20 mm | 端接样式 | Solder Terminal |
| 触点数 | 6 | 接触件端接 | Solder Terminal |
| 位数 | 6 | 典型触点布局 | DPST-NO |
产品信息
| 类型 | Miniature Power Relay | 系列 | :DK |
| 产品特性 | Sealed - Fully | 继电器类型 | Non-Latching |
| 按下测试类型 | No | ||
环境参数
| 动作时间 | 10ms | 工作温度 | -40°C ~ 65°C |
