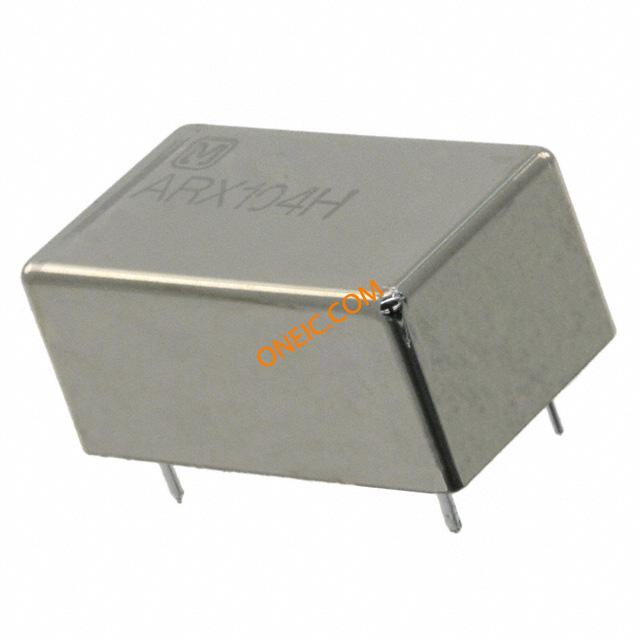

ARX104H
| 制造商 | |
| 描述 | Low Signal Relays - PCB 1 Form C, 4.5VDC Electromechanical Relay SPDT 0.5A 4.5VDC 101Ohm Through Hole RELAY RF SPDT 500MA 4.5V High Frequency Relay Coil Voltage: 4.5 VDC Contact Configuration: 1C SPDT Frequency: 2.5 GHz Mounting: PC Board Operating Function: Single Side Stable Current: 0.5 A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 0.5 A | 线圈类型 | Single Side Stable |
| 频率 | 2.5 GHz | 隔离 | 60 dB at 3 GHz |
| 线圈功率 | 200 mW | 线圈电流 | 44.4 mA |
| 释放时间 | 6ms | 额定功率 | 20W |
| 最大电压 | 4.95 VDC | 插入损耗 | 0.2 dB at 3 GHz |
| 可见输出 | No | 额定电压 | 30 |
| 线圈电阻 | 101 Ohms | 推频（MHz/V） | No |
| 供电电压 | 4.5 VDC | 开关电压 | 30VDC - Max |
| 接触电阻 | Max. 100 mohm | Vgs(th)（最大）@ Id | 0.45 VDC |
| 钳位电压 | 3.375VDC | 二极管配置 | No |
| 击穿电压 | 500 Vrms | 最大额定电流 | 500 mA |
| 触点电压（最大） | 1,000 Vrms | 阻抗 @ 频率 | Max. 20W (at 40°C, V.S.W.R.?1.2, Average) |
| 绝缘电阻 | Min. 100 Mohm (at 500 V DC) | 最小输入电压 | 0.45VDC |
| 平均正向功率 | 200 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.38 VDC |
| 触点额定电流 | 500 mA | 触点额定值 @ 电压 | 500 mA |
机械参数
| 密封 | Unsealed | 深度 | 12.4 |
| 高度 | 9.4 | 重量 | Approx. 5 g .18 oz |
| 包装方式 | Bulk | 触点形式 | 1 Form C (SPDT-BM) |
| 安装类型 | Through Hole | 触头材料 | Gold Clad |
| 总长度 | 20.5 | 端接样式 | Solder Terminal |
| 触点数 | 6 | 典型触点布局 | SPDT |
产品信息
| 类型 | Microwave Relay | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 卡标准 | High Frequency Relays |
环境参数
| 温度 | Max. 60°C | 动作时间 | 10ms |
| 机械寿命 | Obsolete | 工作寿命 | 10mA 24 V DC (resistive load): 310^5, 10W 2.5 GHz, Impedance 50ohm, V.S.W.R.?1.2 |
| 抗冲击能力 | Min. 200 m/s^2 {20 G} | 抗振性 | 10 to 55 Hz at double amplitude of 5 mm |
| 工作温度 | -40°C ~ 70°C | 存储/冷藏温度 | 5 to 85% R.H. |
