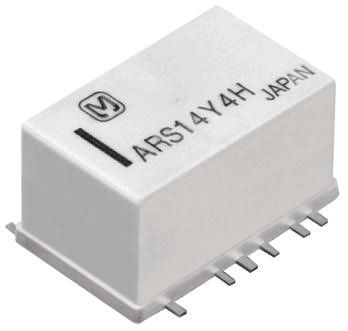

ARS14A12
| 制造商 | |
| 描述 | High Frequency / RF Relays ARS (RS) High Frequency Relay RELAY RF SPDT 500MA 12V SPDT PCB Mount, HF Relay, 3GHz 12V dc Electromechanical Relay SPDT 0.5A 12VDC 720Ohm Surface Mount RELAY;MICROWAVE;MINIATURE;SURFACEMOUNT;12VDC;SNGLSIDESTABLE;50OHM Panasonic 单刀双掷 PCB 高频继电器, 3GHz, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 255-2702 | 标准包装数量 | 40 |
| 工厂包装数量 | 40 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| VSWR | 1.4 @ 3 GHz | 线圈类型 | Single Side Stable |
| 频率 | 3GHz | 阻抗 | 50Ω |
| 隔离 | 30 dB @ 3 GHz | 操作方式 | 10ms |
| 线圈功率 | 200 mW | 线圈电流 | 16.7 mA |
| 释放时间 | 6ms | 插入损耗 | 0.4 dB @ 3 GHz |
| 额定电压 | 1.4 @ 3 GHz | 线圈电阻 | 720 Ohms |
| 最大频率 | 3GHz | 供电电压 | 12 VDC |
| 开关电压 | 30VDC - Max | 接触电阻 | 100 mΩ |
| Vgs(th)（最大）@ Id | 1.2 VDC | 最大额定电流 | 0.5 A |
| 插入损耗（最大） | 0.4 dB @ 3 GHz | 阻抗（最大）（Zzt） | 50Ω |
| 平均正向功率 | 200 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC |
| 触点额定电流 | 10 mA | ||
机械参数
| 深度 | 11.2mm | 高度 | 8mm |
| 长度 | 14.6mm | 包装方式 | Tube |
| 绝缘类型 | 30 dB @ 3 GHz | 触点形式 | 1 Form C (SPDT-BM) |
| 安装类型 | Surface Mount | 触头材料 | Gold Plating |
| 尺寸/外形 | 14.6 x 11.2 x 8mm | 端接样式 | SMD/SMT |
| 典型触点布局 | SPDT | ||
产品信息
| 功能 | Y | 继电器类型 | RF |
环境参数
| 动作时间 | 10ms | 机械寿命 | 1000000 (Electrical) cycles |
| 工作寿命 | 1000000（电气）次循环 | 工作温度 | -40°C ~ 70°C |
