ARJ22A4H
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 0.3A 4.5VDC 135Ohm Surface Mount High Frequency / RF Relays 5GHZ DPDT 4.5VDC 2 COIL LATCH SMD RELAY RF DPDT 300MA 4.5V RELAY;MICROWAVE;2FORMC;SURFACEMOUNT;4.5VDC;2COILLATCHING High Frequency Relay Coil Voltage: 4.5 VDC Contact Configuration: 2C DPDT Frequency: 8 GHz Mounting: SMD Operating Function: 2 Coil Latching Current: 0.3 A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 255-1579 | 产品类别 | High Frequency / RF Relays |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
电气参数
| VSWR | 1.25 at 5 GHz | 电流 | 0.3 A |
| 线圈类型 | Latching, 2 Coils | 频率 | 5 GHz |
| 隔离 | 35 dB at 5 GHz | 线圈功率 | 150 mW |
| 线圈电流 | 33.3 mA | 释放时间 | 5ms |
| 额定功率 | 1W | 最大电压 | 4.95 VDC |
| 插入损耗 | 0.5 dB at 5 GHz | 可见输出 | No |
| 额定电压 | 30 V | 线圈电阻 | 135 Ohm |
| 推频（MHz/V） | No | 供电电压 | 4.5 V |
| 开关电压 | 30VDC - Max | 接触电阻 | Max. 150mohm |
| 钳位电压 | 3.375VDC | 二极管配置 | No |
| 击穿电压 | 500 Vrms | 最大额定电流 | 0.3 A |
| 触点电压（最大） | 500 Vrms | 阻抗 @ 频率 | Min. 30dB |
| 绝缘电阻 | Min. 500 Mohm (at 500 V DC) | 最小输入电压 | 3.375 VDC |
| 平均正向功率 | 150 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.38 VDC |
| 触点额定电流 | 300 mA | 触点额定值 @ 电压 | 300 mA |
机械参数
| 密封 | Unsealed | 深度 | 10.4 |
| 高度 | 8.2 | 包装方式 | Tube |
| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Surface Mount |
| 触头材料 | Gold Plated | 总长度 | 15 |
| 端接样式 | Solder Terminal | 触点数 | 10 |
| 典型触点布局 | DPDT | ||
产品信息
| 类型 | High Frequency Relay | 功能 | 2 Coil Latching |
| 继电器类型 | Latching Double Coil | 卡标准 | High Frequency Relays |
| 电气寿命 | 1W, at 5GHz, V.S.W.R. ?1.25: 10^6, 10mA 10V DC (resistive load): 10^6 | ||
环境参数
| 温度 | Max. 50°C | 动作时间 | 5ms |
| 机械寿命 | 10^7 | 抗冲击能力 | Min. 500 m/s^2 |
| 抗振性 | 10 to 55 Hz at double amplitude of 5 mm | 工作温度 | -30 to 70 °C |
文档与媒体
相关型号

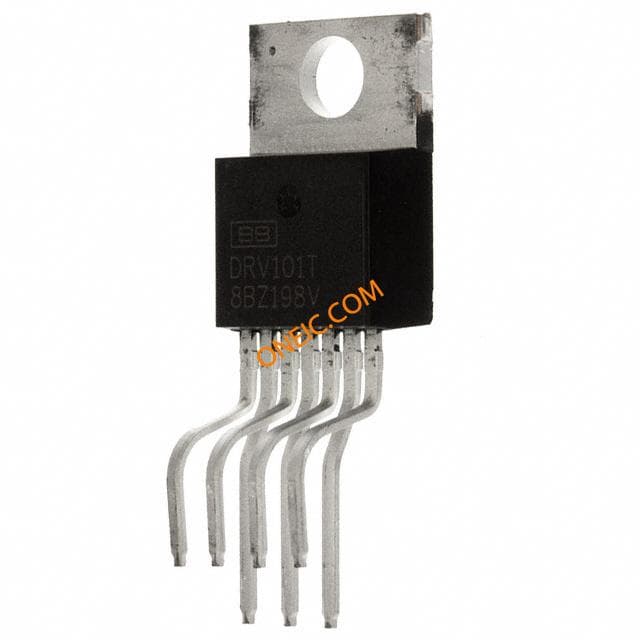

DRV101T
