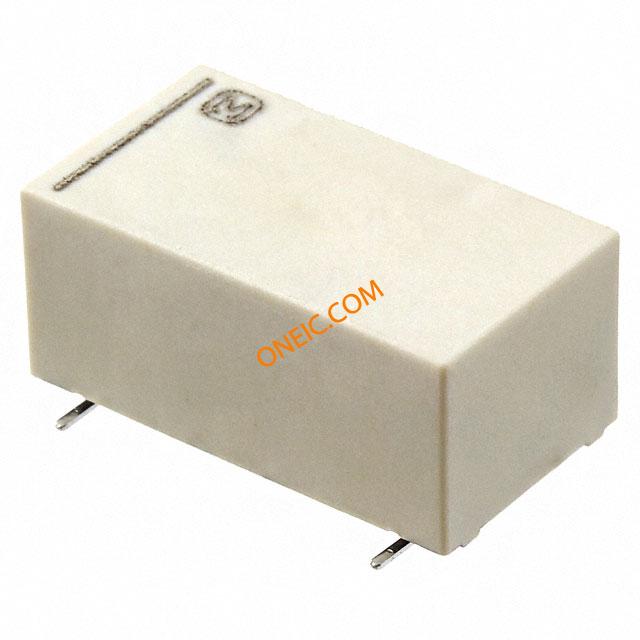

点击放大查看
ARE10A4H
| 制造商 | |
| 描述 | High Frequency / RF Relays 1 Form C, 4.5VDC 0.5A 30VDC Relay RELAY RF SPDT 500MA 4.5V Electromechanical Relay SPDT 0.5A 4.5VDC 101Ohm Surface Mount High Frequency Relay Coil Voltage: 4.5 VDC Contact Configuration: 1C SPDT Frequency: 2.6 GHz Mounting: SMD Operating Function: Single Side Stable Current: 0.5 A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 255-4227-5 | 产品类别 | High Frequency / RF Relays |
| 标准包装数量 | 50 | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| VSWR | 1.7 at 2.6 GHz | 电流 | 0.5 A |
| 线圈类型 | Single Side Stable | 频率 | 2.6 GHz |
| 阻抗 | 50 ohm | 隔离 | 30 dB at 2.6 GHz |
| 线圈功率 | 200 mW | 线圈电流 | 44.4 mA |
| 释放时间 | 5ms | 最大电压 | 4.95 VDC |
| 插入损耗 | 0.7 dB at 2.6 GHz | 线圈电阻 | 101 Ohms |
| 供电电压 | 4.5 VDC | 开关电压 | 30VDC - Max |
| 接触电阻 | Max. 100mohm | Vgs(th)（最大）@ Id | 0.45 VDC |
| 击穿电压 | 500 Vrms | 最大额定电流 | 0.5 A DC |
| 触点电压（最大） | 1,000 Vrms | 绝缘电阻 | Min. 100 Mohm (at 500 V DC) |
| 最小输入电压 | 3.375 VDC | 平均正向功率 | 200 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.38 VDC | 触点额定电流 | 500 mA |
| 触点额定值 @ 电压 | 500 mA | 频段（低/高） | Max. 1.3 (to 900MHz), Max. 1.7 (to 2.6GHz) |
机械参数
| 重量 | Approx. 5 g .18 oz | 包装方式 | Tube |
| 触点形式 | 1 Form C (SPDT-BM) | 安装类型 | Surface Mount |
| 触头材料 | Gold Plating | 端接样式 | Solder Pad |
| 典型触点布局 | 1C SPDT | ||
产品信息
| 类型 | Relays | 功能 | Single Side Stable |
| 继电器类型 | RF | 卡标准 | High Frequency Relays |
环境参数
| 温度 | Max. 60°C | 动作时间 | 10ms |
| 机械寿命 | 10^6 | 抗冲击能力 | Min. 500 m/s^2{50 G} |
| 抗振性 | 10 to 55 Hz at double amplitude of 5 mm | 工作温度 | -40°C ~ 70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
