点击放大查看

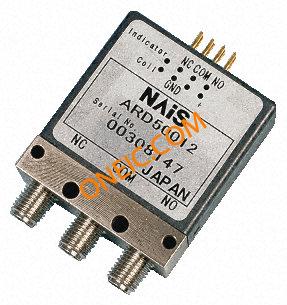

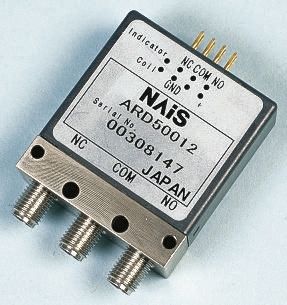

ARD50012
| 制造商 | |
| 描述 | Coaxial Switches SWITCH COAXIAL SPDT 26.5GHZ 12V SP-NO/NC, HF Relay, 26500MHz 12V dc RF Switch SPDT 0MHz to 26.5GHz 55dB Panasonic 单刀 - 常开/常闭 底盘安装 高频继电器, 26500MHz, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | ||
电气参数
| VSWR | 1.7 at 26.5 GHz | 频率 | 26.5 GHz |
| 阻抗 | 50 Ohms | 隔离 | 55 dB at 26.5 GHz |
| 操作方式 | 15ms | 线圈功率 | 840mW |
| 插入损耗 | 0.8 dB at 26.5 GHz | 线圈电阻 | 206 Ω |
| 最大频率 | 26500MHz | 供电电压 | 12 VDC |
| 开关电压 | 30V 直流 | 插入损耗（最大） | 0.8 dB @ 26.5 GHz |
机械参数
| 深度 | 39mm | 高度 | 13.2mm |
| 长度 | 34mm | 包装方式 | Bulk |
| 绝缘类型 | 55 dB @ 26.5 GHz | 触点形式 | SPDT |
| 柱间距 | 3.5 mm | 安装类型 | 底盘安装 |
| 触头材料 | 镀金的金属合金 | 尺寸/外形 | 34 x 39 x 13.2mm |
| 端接样式 | Solder Terminal | 位数 | 2 |
| 典型触点布局 | SP-NO/NC | ||
环境参数
| 工作温度 | +85°C | 最高温度限值 | +85°C |
文档与媒体
PDF 文档
