AGQ210S4H
| 制造商 | |
| 描述 | Low Signal Relays - PCB 1A 4.5VDC DPDT LATCHING SMD Electromechanical Relay DPDT 2A 4.5VDC 202.5Ohm Surface Mount RELAY TELECOM DPDT 2A 4.5V DPDT PCB Mount Latching Relay, 1A, 4.5V dc For Use In Signal Applications Signal Relay Coil Voltage: 3 VDC Contact Configuration: 2C DPDT Current: 1 Amp Mounting: SMD Operating Function: 1 Coil Latching |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 电流 | 1 Amp | 线圈类型 | Latching, 1 Coil |
| 线圈功率 | 100 mW | 最大功率 | 30 W |
| 线圈电流 | 22.2 mA | 线圈电压 | 4.5V |
| 释放时间 | 4ms | 额定功率 | 30W|37.5VA |
| 隔离类型 | 1500V rms | 可见输出 | No |
| 额定电压 | 110 | 线圈电阻 | 202.5 Ohms |
| 推频（MHz/V） | No | 额定电压值 | 4.5 VDC |
| 供电电压 | 4.5 VDC | 开关电压 | 125VAC, 110VDC - Max |
| 接触电阻 | 100 mohm | 钳位电压 | 3.38VDC |
| 额定交流电压 | 125V | 开关电流 | 1 A |
| 二极管配置 | No | 击穿电压 | 1,000 Vrms for 1min. |
| 最大额定电流 | 1 A | 输出浪涌功率 | 37.5 VA |
| 触点电压（最大） | 1,500 Vrms for 1min. | 绝缘电阻 | Min. 10,000M ohm (at 500V DC) |
| 最小输入电压 | 2.25 VDC | 压敏电压（最小） | 1,500 V (FCC Part 68) |
| 直流开关电压 | 110V dc | 平均正向功率 | 100 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.38 VDC | 触点额定电流 | 1 A |
| 触点额定值 @ 电压 | 1 A at 30 VDC / 300 mA at 125 VAC | 并联额定电流 | 1 A 30 V DC, 0.3 A 125 V AC |
| 直流反向电压（Vr）（最大） | 110V | 高侧电压（自举）最大 | 3.38VDC |
机械参数
| 密封 | Sealed | 深度 | 7.2mm |
| 高度 | 5.4mm | 长度 | 10.6mm |
| 重量 | Approx. 1 g .035 oz | 包装方式 | Tube |

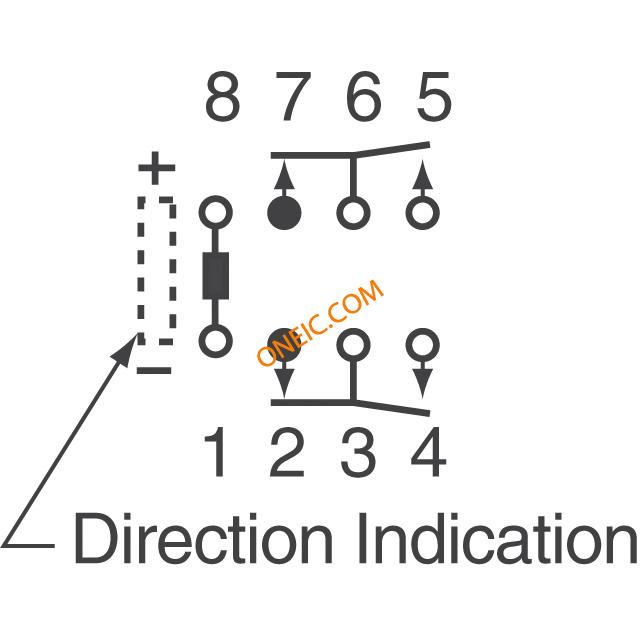

| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Surface Mount |
| 端子类型 | Through Hole | 安装样式 | Surface Mount |
| 触头材料 | Silver Palladium | 总长度 | 10.6 mm |
| 端接样式 | Solder Pad | 触点数 | 8 |
| 位数 | 8 | 典型触点布局 | DPDT |
产品信息
| 类型 | General Purpose Relay | 已删除 | Compliant |
| 功能 | 1 Coil Latching | 继电器类型 | Latching Single Coil |
| 按下测试类型 | No | 卡标准 | Signal Relay |
| 电气寿命 | 1 A 30 V DC resistive - 10^5, 0.3 A 125 V AC resistive - 10^5 | 应用细节 | Signal |
环境参数
| 温度 | Max. 50°C | 动作时间 | 4ms |
| 机械寿命 | 100000 (Electrical), 50000000 (Mechanical) cycles | 抗冲击能力 | Min. 750 m/s^2{75G] |
| 抗振性 | 10 to 55 Hz at double amplitude of 5 mm | 工作温度 | -40°C ~ 85°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
