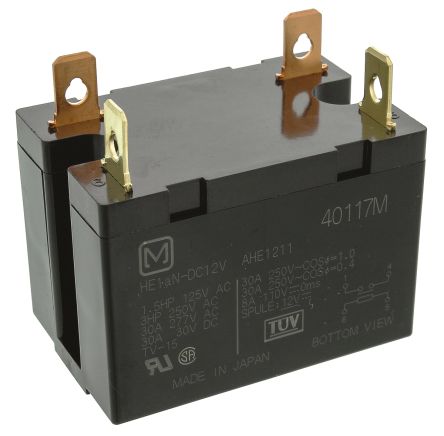

HE1AN12
| 制造商 | |
| 描述 | Plug-in relay,QC tab, SPNO, 30A 12Vdc RELAY, SPNO, 12V Panasonic 单极常开 PCB（印刷电路板）安装 非闭锁继电器, 30 A, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| SVHC | :No SVHC (20-Jun-2013) | 海关税号 | 85364900 |
| 认证机构 | :CSA, UL | ||
电气参数
| 线圈类型 | :DC | 线圈功率 | 1.92W |
| 量程（°/s） | :PANASONIC EW - HE Series | 线圈电流 | :160mA |
| 隔离类型 | 5000V rms | 核心电压 | :277V |
| 线圈电阻 | 75 Ω | 极数 | :1 |
| 输出电流 | :30A | 供电电压 | 12V dc |
| 开关电压 | 277V ac | 接触电阻 | :5mohm |
| 开关电流 | 30 A | 输出浪涌功率 | 8310 VA |
| 触点电压（最大） | :277V | 最大触点电流 | :30A |
| 直流开关电压 | 30V dc | 平均正向功率 | :1.92W |
| 数字供电电压 | :30V | 供电电压 (Vcc/Vdd) | :30V |
| 额定交流电压（相对地/中性线） | :277V | ||
机械参数
| 深度 | 33mm | 宽度 | :50mm |
| 高度 | 35mm | 长度 | 50mm |
| 重量 | :100g | 高度（最大） | :36mm |
| 安装类型 | PCB | 端子类型 | Through Hole |
| 触头材料 | Silver Tin Oxide | 典型触点布局 | SPST-NO |
产品信息
| 系列 | :HE | 继电器类型 | :Power |
| 应用细节 | Power | ||
环境参数
| NEMA 机架尺寸 | :IP50 | 工作温度 | +55°C |
