EXC-ELSA35
| 制造商 | |
| 描述 | Ind Bead 50Ohm 100MHz 7A AXL Bulk EMIフィルタ ビーズ、チョーク、アレイ 3.5X5MM AXIAL SINGLE BEAD CORE Ferrite Beads Axial 50Ohm 100MHz 7A 10mOhm DCR Bulk BEAD CORE SINGLE 3.5X5MM AXIAL EMI Filter Beads, Chips & Arrays 3.5X5MM AXIAL SINGLE BEAD CORE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ferrite Chip Beads | 制造商 | Panasonic |
| 标准包装数量 | Bulk | 工厂包装数量 | 200 |
合规参数
| RoHS | RoHS 認証 | 欧盟RoHS | Compliant |
电气参数
| 阻抗 | 50 Ohm | 滤波器类型 | Differential Mode - Single |
| 测试频率 | 100 MHz | 输入电阻 | 10 mOhms |
| 直流电阻（DCR） | 10 mOhm Max | 最大额定电流 | 7 A |
| 阻抗 @ 频率 | 50 Ohm @ 100MHz | 初始电阻（最小） | 10 mOhm |
| 电源电流（禁用）（最大） | 7 A | ||
机械参数

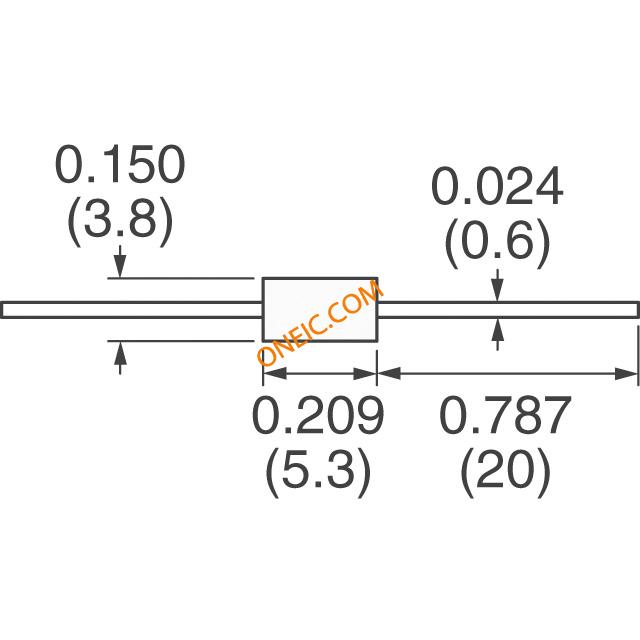

| 尺寸 | 3.8 mm Dia. x 5.3 mm L | 直径 | 3.8 mm |
| 包装方式 | Bulk | 端部尺寸（如SMD/SMT、14mm等） | Axial |
| 引脚样式 | Axial | 本体尺寸 | 5.3 mm |
| 安装类型 | Through Hole | 封装形式 | Bulk |
| 总长度 | 5.3 mm | 尺寸/外形 | 0.150" Dia x 0.209" L (3.80mm x 5.30mm) |
| 端接样式 | Axial | 外径-未扩张 | 3.8 mm |
产品信息
| 类型 | Bead | 产品子类型 | Ferrite Cores |
| 单元数量 | 200 | ||
环境参数
| 工作温度 | -25 to 85 °C | 结工作温度 | - 25 C to + 85 C |
