EVQ-Q2M03W
| 制造商 | Panasonic Corporation |
| 描述 | Switch Tactile N.O. SPST Round Button J-Bend 0.02A 15VDC 1.3N SMD Embossed T/R SWITCH TACTILE SPST-NO 0.02A 15V Tactile Switches Switch Light Touch 6mm Square SMD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 98 Days | 其他名称 | P12946SCT |
| 子类别 | Switch Tactile | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 12000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | SPST-NO | 额定电压 | 15 V |
| 开关功能 | Off-Mom | 最大额定电流 | 0.02@15VDC A |
| 开关功能/额定值 | N.O. | 触点额定值 @ 电压 | 0.02A @ 15VDC |
机械参数
| 颜色 | White | 深度 | 6.6 |

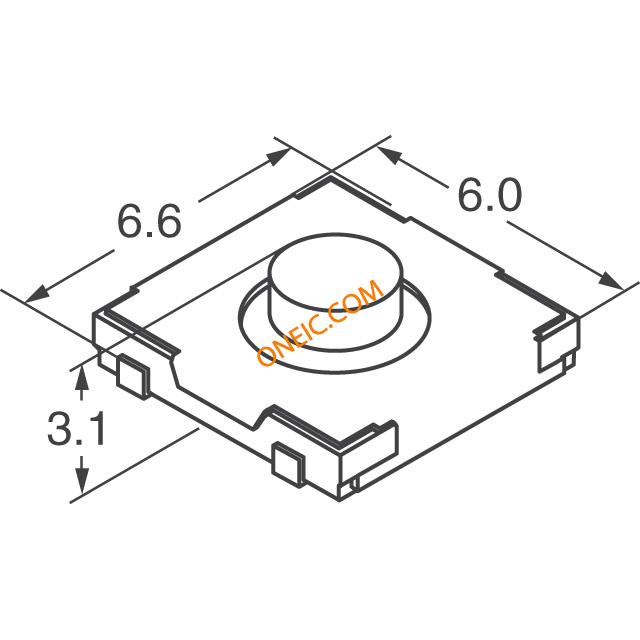

| 高度 | 3.1 | 外形尺寸(长x宽) | 6.60mm x 6.00mm |
| 包装方式 | Embossed Tape and Reel | 触点形式 | SPST |
| 致动器类型 | Standard | 安装类型 | Surface Mount |
| 开关行程 | 0.25mm | 端子类型 | J-Bend |
| 执行器颜色 | White | 连接器类型 | Yes |
| 接触镀层 | Silver | 安装样式 | SMD/SMT |
| 驱动力 | 130gf | 执行器长度 | 1.3 |
| 操作力 | 1.3 N | 总长度 | 6 |
| 端接样式 | SMD (SMT) Tab | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Top Actuated | 安装高度（最大） | 3.1 mm |
| 开关驱动电平 | SPST | 执行器距PCB垂直高度 | 3.10mm |
产品信息
| 类型 | Light Touch | 系列 | EVQQ2 |
| 产品特性 | Grounding Pin | 电路类型 | SPST-NO |
| 照明类型 | Non-Illuminated | 电气寿命 | 1000000 |
| 行业别名 | EVQQ2M03W | 输出配置 | Surface Mount |
环境参数
| 机械寿命 | 1,000,000 Cycles | 工作温度 | -40 to 85 °C |
