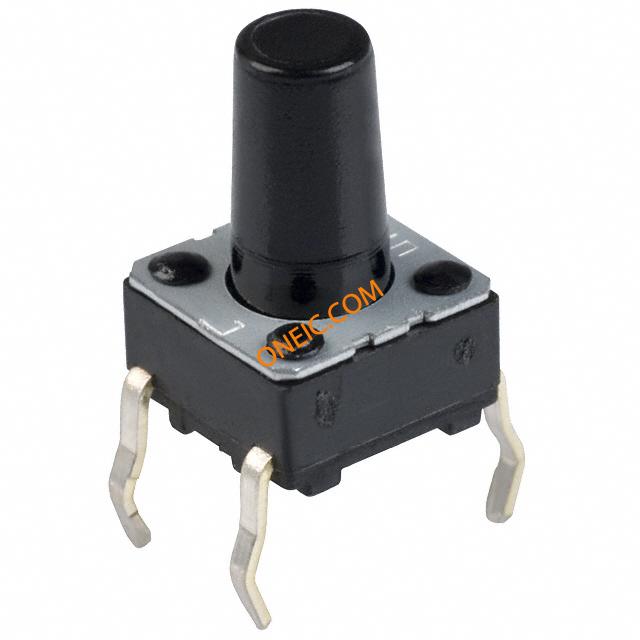

EVQ-PAG09K
| 制造商 | |
| 描述 | Switch Tactile N.O. SPST Round Button PC Pins 0.02A 15VDC 2.6N Thru-Hole Bulk SWITCH TACTILE SPST-NO 0.02A 15V Tactile Switches Light Touch Switch 5N type top push SWITCH, TACTILE, SPST, 20mA, 15VDC, THROUGH HOLE Switch, Light Touch; 5N type; top push; Force=2.6N; H=9.5mm, Knob : Black |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Switch Tactile |
| 标准包装数量 | Bulk | 工厂包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365019 | ||
电气参数
| 电路 | SPST-NO | 操作方式 | 2.6 N Vertical force |
| 额定电压 | 15 V | 开关功能 | Off-Mom |
| 最大额定电流 | 0.02@15VDC A | 最大触点电流 | :20mA |
| 开关功能/额定值 | N.O. | 触点额定值 @ 电压 | 0.02A @ 15VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :15V |
机械参数

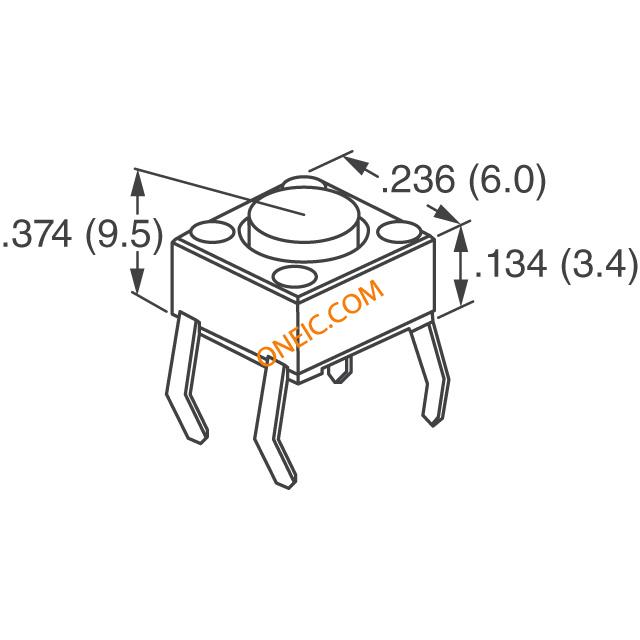

| 深度 | 7.8 | 高度 | 9.5 |
| 重量 | 0 | 外形尺寸(长x宽) | 6.00mm x 6.00mm |
| 包装方式 | Bulk | 端接方式 | SMT |
| 触点形式 | SPST | 行程范围 | 0.25 mm |
| 致动器类型 | Standard | 安装类型 | Through Hole |
| 开关行程 | 0.25mm | 端子类型 | PC Pins |
| 执行器颜色 | Black | 连接器类型 | No |
| 安装样式 | Through Hole | 执行器长度 | 5.6 |
| 操作力 | 2.6 N | 总长度 | 6 |
| 尺寸/外形 | 6.0 x 6.0 mm | 端接样式 | PC Pin |
| 板面高度 | 9.5 mm | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Top Actuated | 按钮/帽颜色 | :Black |
| 开关驱动电平 | SPST | 典型触点布局 | :SPST |
| 执行器距PCB垂直高度 | 9.50mm | ||
产品信息
| 类型 | Light Touch | 照明类型 | Non-Illuminated |
| 电气寿命 | 50000 | 行业别名 | EVQPAG09K |
环境参数
| 机械寿命 | 50,000 Cycles | 工作温度 | -20 to 70 °C |
