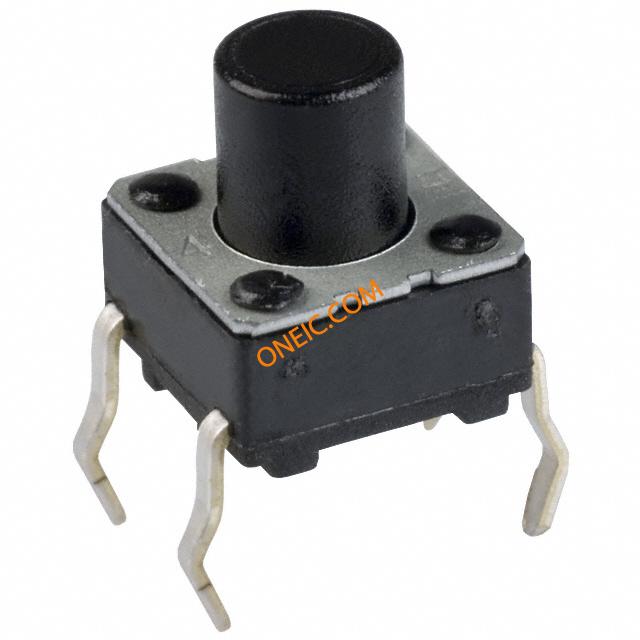

EVQ-PAD07K
| 制造商 | Panasonic Corporation |
| 描述 | Switch Tactile N.O. SPST Round Button PC Pins 0.02A 15VDC 1.3N Thru-Hole Bulk SWITCH TACTILE SPST-NO 0.02A 15V SWITCH, TACTILE, SPST, 20mA, 15VDC, THROUGH HOLE Switch, Light Touch; 5N type; top push; Force=1.3N; H=7.0mm, Knob : Black EVQ-PA Series 6 x 6 mm Thru-Hole 1.3 N Light Touch Switch |
| 分类 |
商业参数
| 交货时间 | 56 Days | 子类别 | Switch Tactile |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365019 | ||
电气参数
| 电路 | SPST-NO | 操作方式 | 1.3 N Vertical force |
| 额定电压 | 15 V | 开关功能 | Off-Mom |
| 最大额定电流 | 0.02@15VDC A | 最大触点电流 | :20mA |
| 开关功能/额定值 | N.O. | 触点额定值 @ 电压 | 0.02A @ 15VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :15V |

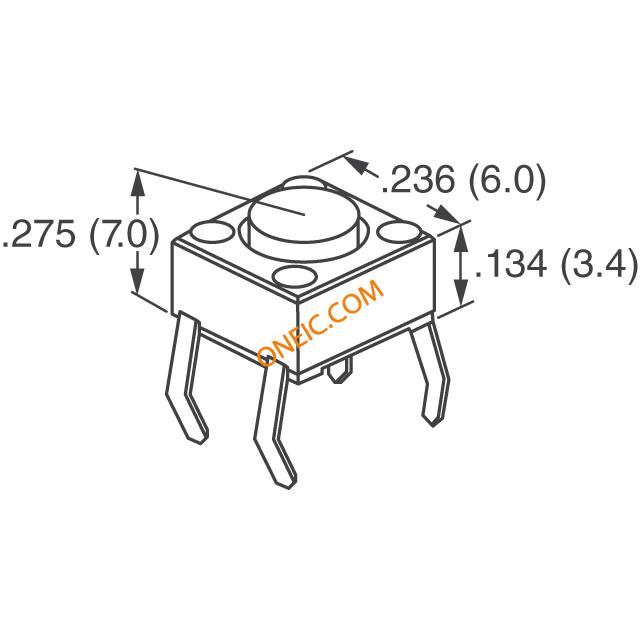

机械参数
| 深度 | 7.8 | 高度 | 7 |
| 重量 | 0 | 外形尺寸(长x宽) | 6.00mm x 6.00mm |
| 包装方式 | Bulk | 端接方式 | SMT |
| 触点形式 | SPST NO | 行程范围 | 0.25 mm |
| 致动器类型 | Standard | 安装类型 | Through Hole |
| 开关行程 | 0.25mm | 端子类型 | PC Pins |
| 执行器颜色 | Black | 连接器类型 | No |
| 执行器长度 | 3.1 | 操作力 | 1.3 N |
| 总长度 | 6 | 尺寸/外形 | 6.0 x 6.0 mm |
| 端接样式 | PC Pin | 板面高度 | 7.0 mm |
| 按钮样式/尺寸 | Round Button | 执行器方向 | Top Actuated |
| 按钮/帽颜色 | :Black | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST | 执行器距PCB垂直高度 | 7.00mm |
产品信息
| 类型 | Light Touch | 照明类型 | Non-Illuminated |
| 电气寿命 | 100000 | 行业别名 | EVQPAD07K |
环境参数
| 机械寿命 | 100,000 Cycles | 工作温度 | -20 to 70 °C |
