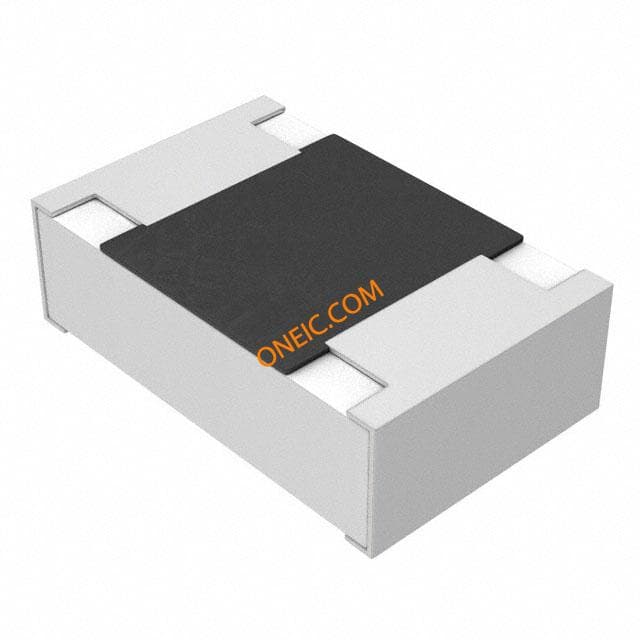

点击放大查看
ERJ-6GEYJ104V
| 制造商 | Panasonic Corporation |
| 描述 | Res Thick Film 0805 100K Ohm 5% 1/8W ±200ppm/°C Molded SMD Embossed Carrier T/R Thick Film Resistors - SMD 0805 100Kohms 5% Tol Res Thick Film 0805 100K Ohm 5% 0.125W(1/8W) ±200ppm/°C Molded SMD Embossed Carrier T/R RES 100K OHM 1/8W 5% 0805 SMD Thick Film Resistors 0805 100Kohms 5% Tol Res Thick Film 0805 100K Ohm 5% 0.125W(1/8W) ?200ppm/C Molded SMD Embossed Carrier T/R RESISTOR, CHIP THICK FILM, 100 KOHM, 0.125W, 5%, FULL REEL Resistor; Thick Film; Res 100 Kilohms; Pwr-Rtg 0.125 W; Tol 5%; SMT; 0805; Cut Tape Resistor; Thick Film; Res 100 Kilohms; Pwr-Rtg 0.125 W; Tol 5%; SMT; 0805; Tape & Reel |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Thick Film Resistors SMD | 交货时间 | 42 Days |
| 其他名称 | P100KADKR | 子类别 | Resistor Fixed Single-Surface Mount |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 5000 |
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 海关税号 | 85332100 | 抗辐射加固 | No |
| 军用标准 | Not Required | ||
电气参数
| 容差 | 5 % | 短路失效 | No |
| 电阻 | 100 KOhm | 最大功率 | 1/8 W |
| 量程（°/s） | :PANASONIC - ERJ Series Thick Film Chip Resistors | 功率（瓦） | 0.125W, 1/8W |
| 额定功率 | 1/8 W | 额定电压 | 150 V |
| 感应电流 | No | 电阻值（欧姆） | 100k |
| 峰值脉冲功率 | 0.125 W | 电阻公差 | :± 5% |
机械参数
| 深度 | 1.25 mm | 宽度 | 1.25 mm |
| 高度 | 0.028" (0.70mm) | 重量 | 0 |
| 底座类型 | :0805 ^2012 Metric] | 包装方式 | Reel |
| 端接方式 | SMT | 结构 | Rectangular |
| 安装类型 | Surface Mount | 接触镀层 | Tin |
| 安装样式 | Surface Mount | 封装形式 | 0805 |
| 冷却的封装 | 0805 (2012 mm) | 磁芯材质 | Thick Film |
| 总长度 | 2 mm | 尺寸/外形 | 1.25 mm W x 2 mm L x 0.6 mm H |
| 端接样式 | SMD/SMT | 安装孔直径 | 0805 |
| 端接数 | 2 | 供应商器件封装 | 0805 |
产品信息
| 类型 | Thick Film | 系列 | ERJ |
| 已删除 | Compliant | 技术 | Thick Film |
| 成分 | Thick Film | 失效率 | Not Required |
| 行业别名 | ERJ6GEYJ104V | ||
环境参数
| 温度范围 | –55 to +155 °C | 浪涌额定值（瓦） | No |
| 工作温度 | -55 to 155 °C | 温度系数 | ±200 ppm/°C |
