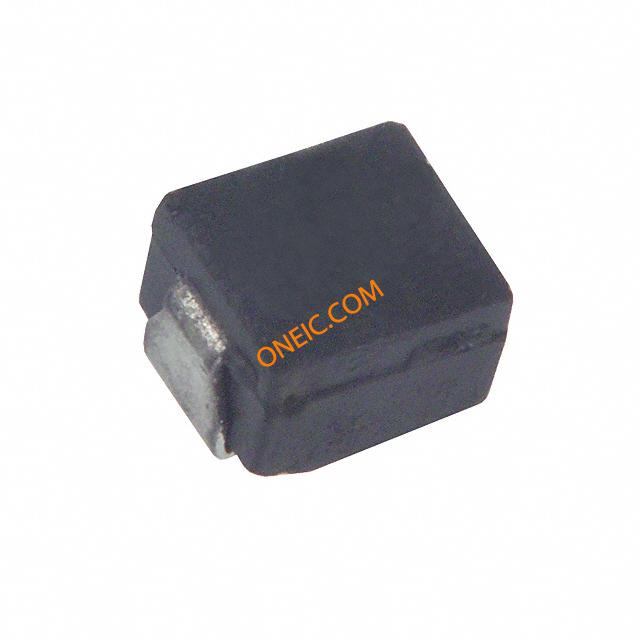

ELJ-FC3R9KF
| 制造商 | |
| 描述 | Ind General Purpose Chip Molded Wirewound 3.9uH 10% 7.96MHz 25Q-Factor 130mA 1008 T/R Fixed Inductors 3.9UH 10% INDUCTOR FIXED 固定インダクタ 3.9UH 10% INDUCTOR FIXED Inductor General Purpose Chip Molded Wirewound 3.9uH 10% 7.96MHz 25Q-Factor 130mA 1.4Ohm DCR 1008 T/R INDUCTOR FIXED SMD 3.9UH 10% Fixed Inductors 1008 3.9uH 10% 130 mA 1.4ohm Wirewound |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Inductors | 交货时间 | 42 Days |
| 制造商 | Panasonic | 其他名称 | PCD1068DKR |
| 子类别 | Inductor Surface Mount | 标准包装数量 | Cut Tape |
| 工厂包装数量 | 2000 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 保护特性 | Molded | ||
电气参数
| 品质因数 @ 频率 | 25@7.96MHz | 容差 | 10 % |
| 电感量 | 3.9 uH | 测试频率 | 7.96MHz |
| 输入电阻 | 1.4 Ohms | 直流电阻（DCR） | 1.4 Ohm Max |
| 最大额定电流 | 130 mA | 中心/截止频率 | 60 MHz |
| 自谐振频率 | 60 MHz | 初始电阻（最小） | 1.4 Ohm |
| 电源电流（禁用）（最大） | 130 mA | ||
机械参数
| 尺寸 | 2 mm W x 2.5 mm L x 1.6 mm H | 深度 | 2.2 mm |
| 宽度 | 2 mm | 高度 | 1.8 mm |
| 包装方式 | Reel | 屏蔽 | Unshielded |
| 端部尺寸（如SMD/SMT、14mm等） | SMD/SMT | 本体尺寸 | 2.5 mm |
| 高度（最大） | 1.6 mm | 安装类型 | Surface Mount |
| 封装形式 | 1008 | 总长度 | 2.8 |
| 尺寸/外形 | 2 mm W x 2.5 mm L x 1.6 mm H | 端接样式 | SMD/SMT |
| 安装高度（最大） | 0.070" (1.80mm) | 供应商器件封装 | 1008 (2520 Metric) |
产品信息
| 类型 | General Purpose Chip | 系列 | ELJFC |
| 技术 | Wirewound | 产品子类型 | Inductors |
| 单元数量 | 2000 | 行业别名 | ELJFC3R9KF |
环境参数
| 工作温度 | -20°C ~ 85°C | ||
