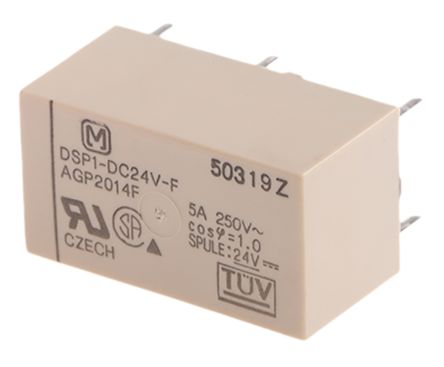

DSP124F

制造商	Panasonic Corporation
描述	SPNO/SPNC miniature relay,5A 24Vdc coil RELAY, SPNO/SPNC, 24V Panasonic 双刀单掷 PCB（印刷电路板）安装非闭锁继电器, 24V dc
分类	工业电源组件和继电器功率继电器，2安培以上接触器和启动器

对参数有疑问？问 AI 助手

合规参数

SVHC

:No SVHC (20-Jun-2013)

海关税号

85364900

电气参数

线圈类型	:DC Monostable	线圈功率	300mW
最大功率	150 W	量程（°/s）	:PANASONIC EW - DSP Series
线圈电流	:12.5mA	释放时间	:4ms
隔离类型	3000V rms	核心电压	:250V
线圈电阻	1.92 kΩ	极数	:1
输出电流	:5A	供电电压	24V dc
接触电阻	:10mohm	输出浪涌功率	1.25 kVA
触点电压（最大）	:250V	最大触点电流	:5A
绝缘电阻	:1000Mohm	平均正向功率	:300mW
数字供电电压	:30V	供电电压 (Vcc/Vdd)	:30V
额定交流电压（相对地/中性线）	:250V

机械参数

深度	11mm	宽度	:9.3mm
高度	10.5mm	长度	20.2mm
重量	:4.3g	高度（最大）	:20.2mm
安装类型	PCB	端子类型	Through Hole
触头材料	Gold Plated Silver Tin Oxide	典型触点布局	SPST-NC, SPST-NO

产品信息

系列	:DS	继电器类型	:Miniature
应用细节	Power

环境参数

NEMA 机架尺寸

:IP67

工作温度

+65°C
