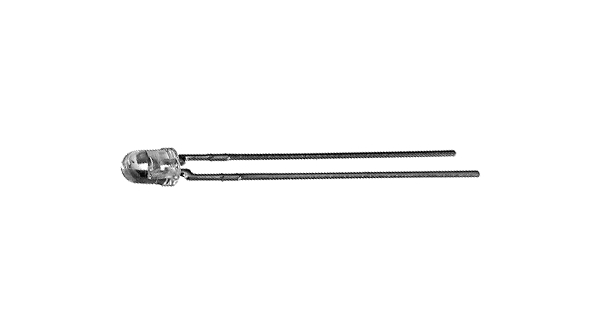

SFH 309-5
| 制造商 | |
| 描述 | Phototransistors PHOTOTRANSISTOR PHOTOTRANSISTOR NPN 3MM 860NM Osram Opto SFH 309-5 24° Full Spectrum Phototransistor, Through-hole 3mm Package IR phototransistor 3 mm (T1), SFH 309-5, Osram Semiconductors Osram Opto 全光谱 光电晶体管 , 24 °半感光角度, 380 → 1150 nm, 3mm (T-1) 封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Phototransistors | 其他名称 | Q62702P0999 |
| 零件号别名 | Q62702P0999 | 产品类别 | Phototransistors |
| 标准包装数量 | 2,000 | 工厂包装数量 | 2000 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 电流 | 7.2 mA | 下降时间 | 8 us |
| 波长 | 860 nm | 最大功率 | 165mW |
| 视角 | 24° | 光谱范围 | 红外、紫外、可见光 |
| 上升时间（典型） | 8 us | 供电电压 | 35 V |
| 峰值波长 | 380nm | 通道数量 | 1 |
| 暗电流（最大） | 200 nA | 暗电流（典型值） | 200nA |
| 最大额定电流 | 7.2 | Vce饱和电压（最大） | 200 mV |
| 最大功耗 | 165 mW | 暗电流 Id（最大） | 200nA |
| 集电极电流（Ic）（最大） | 15mA | 每极负载侧连接方式 | 2 |
| 集电极截止电流（最大） | 15 mA | 传播延迟 tpLH / tpHL（最大） | 7µs |
机械参数
| 宽度 | 4mm | 表面处理 | 2 |
| 高度 | 5.2mm | 长度 | 4mm |
| 方向 | Top View | 安装类型 | Through Hole |
| 封装形式 | T-1 | 包装数量 | 3mm (T-1) |
| 尺寸/外形 | 4 x 4 x 5.2mm | 触点数 | 2 |
产品信息
| 类型 | Chip | 极性 | NPN |
| 入射角（AOI） | 24 ° | ||
环境参数
| 工作温度 | + 100 C | ||
