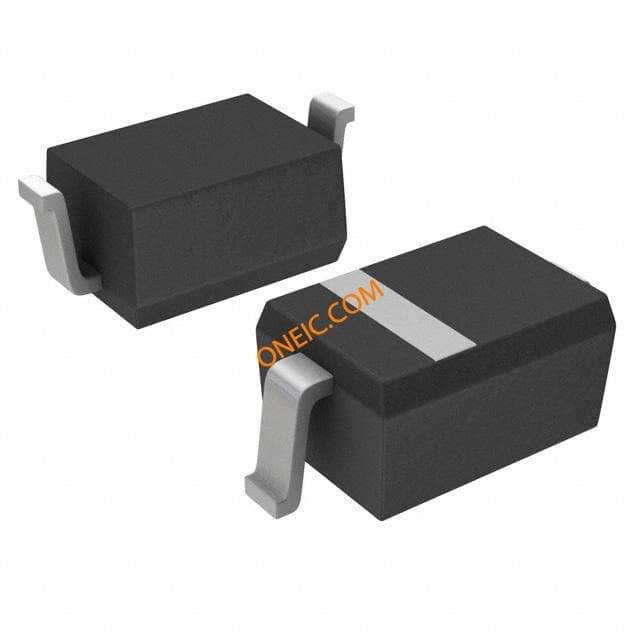

SD12CT1G
| 制造商 | |

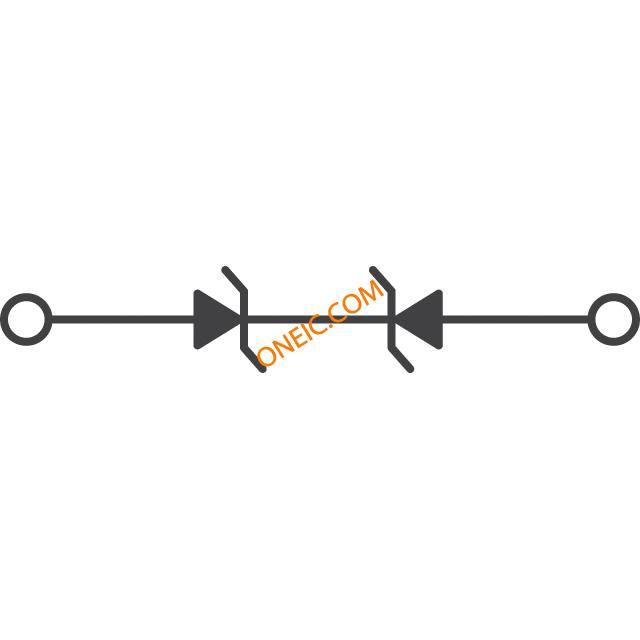

| 描述 | ESD Suppressor TVS ±30KV 2-Pin SOD-323 T/R TVS DIODE 12VWM 19VC SOD323 TVS Diodes - Transient Voltage Suppressors 12V Bidirectional ESD Protection Diode TVS DIODE, 350W, 12V, SOD-323 TVS-DIODE, 350W, 24V, BIDIRECTIONAL, SOD-323 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | SD12CT1GOSTR | 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SOD-323 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | ESD保护 | ±30@Air Gap/±30@Contact Disc |
电气参数
| 通道数 | 1 Channel | 电容 | 64(Typ) pF |
| TVS极性 | :Bidirectional | 额定电压 | 12 V |
| 浪涌电流 | 15 A | 供电电压 | 12V (Max) |
| 元件数量 | 1 | 峰值脉冲功率 | 350W |
| 钳位电压 | 24 V | 二极管配置 | :SOD-323 |
| 击穿电压 | 13.3V | 电源线保护 | No |
| 双向通道数 | 1 | 最小供电电压 | 12 V |
| 电容 @ 频率 | 64pF @ 1MHz | 峰值脉冲电流（8/20µs） | :15A |
| 反向漏电流 @ Vr | 1 uA | 峰值脉冲电流（10/1000µs） | 5A (8/20µs) |
机械参数
| 宽度 | 1.25 | 重量 | 0 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | SC-76, SOD-323 | 总长度 | 1.7 |
| 包装数量 | SOD-323 | 尺寸/外形 | 1.25 mm W x 1.7 mm L |
| 端接样式 | SMD/SMT | 位数 | 2 |
| 外壳尺寸-插件 | 0.9 | 供应商器件封装 | SOD-323 |
产品信息
| 类型 | TVS | 系列 | SD12CT1 |
| 极性 | Bidirectional | 应用 | General Purpose |
| 配置 | Single | 端口方向 | Bi-Directional |
| 印刷电路板数量 | 2 | ||
环境参数
| 工作温度 | -65 °C | ||
