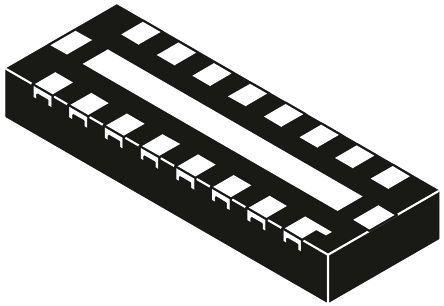

点击放大查看
NUF8010MUT2G
| 制造商 | |
| 描述 | EMI Filter >20dB Flat Style SMD T/R EMI Filter 8-Channel >20dB Flat Style SMD T/R IC EMI FILTER 8LINE ESD 16-UDFN EMI Network Filter Arrays 8L EMI FILTER W/ ESD 8LEMIFILTERW/ESD16-UDFN ON Semiconductor EMI 滤波器, 100 nA, 5 V, 使用于 相机数据线路、输入/输出端口、键盘、LCD ESD Suppressors / TVS Diodes 8L EMI FILTER W/ ESD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | EMI Network Filter Arrays | 其他名称 | NUF8010MUT2GOSCT |
| 产品类别 | EMI Network Filter Arrays | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 3000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| ESD保护 | Yes | ||
电气参数
| 电阻 | 100 Ohms | 电容 | 7 pF |
| 滤波器类型 | EMI | 滤波器阶数 | 2nd |
| 频率范围 | 800 MHz to 5 GHz | 供电电压 | 5 V |
| 典型衰减 | >20(Typ) dB | 衰减值 | 20dB @ 800MHz ~ 5GHz |
| 漏电流 | 100mA | 通道数量 | 8 |
| 元件数量 | 16 | 最大额定电流 | 100 nA |
| 中心/截止频率 | 215MHz (Cutoff) | 通道电阻（欧姆） | 100 |
| 频率 - 截止或中心 | 215 MHz | ||
机械参数
| 深度 | 1.2mm | 宽度 | 1.2 mm |
| 高度 | 0.022" (0.55mm) | 长度 | 3.5mm |
| 包装方式 | Tape and Reel | 端接方式 | Flat Style |
| 安装类型 | Surface Mount | 安装样式 | Surface |
| 封装形式 | 16-UFDFN Exposed Pad | 总长度 | 3.5 |
| 尺寸/外形 | 0.138" L x 0.047" W (3.50mm x 1.20mm) | 端接样式 | SMD/SMT |
产品信息
| 类型 | 8 Channel EMI Filter and Integrated ESD Protection | 系列 | NUF8010 |
| 值 | R = 100 Ohms, C = 7pF | 技术 | RC (Pi) |
| 应用 | Data Lines for Mobile Devices | 电路类型 | RC (Pi) Filter |
| 制造商全称 | NUFSeries | 附件类型 | EMI 滤波器 |
| 射频系列/标准 | NUF8010MU | 适用产品/相关产品 | 相机数据线路、输入/输出端口、键盘、LCD |
环境参数
| 工作温度 | -40 °C | ||
