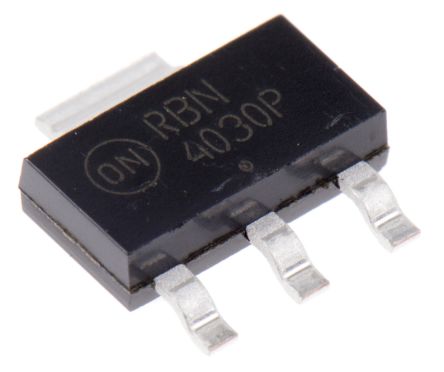

NJT4030PT1G
| 制造商 | onsemi |
| 描述 | Trans GP BJT PNP 40V 3A 4-Pin(3+Tab) SOT-223 T/R TRANS PNP BIPO 3A 40V SOT-223 NJT4030PT1G, PNP 5A 40V HFE:100, 4-Pin SOT-223 Transistors Bipolar - BJT 40V 3A PNP BIPOLAR POWER TRANSISTOR BIPOLAR TRANSISTOR, PNP, -40V, SOT-223 IC,Transistor;BiPolar;PNP;40V;3A;SOT223-4;CutTape ON Semiconductor , PNP 晶体管, 5 A, Vce=40 V, HFE:100, 3 + Tab针 SOT-223封装 Bipolar Transistors - BJT 40V 3A PNP BIPOLAR POWER TRANSISTOR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | NJT4030PT1GOSTR | 产品类别 | Transistors Bipolar - BJT |
| 标准包装数量 | Tape & Reel, Cut Tape | 工厂包装数量 | 1000 |
| 标准封装名称 | SOT-223 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85412100 | 抗辐射加固 | No |
电气参数
| 频率 | 110 MHz | 最大功率 | 2W |
| 额定功率 | 2 W | 最大频率 | 160(Typ) MHz |
| 晶体管类型 | PNP | 供电电压 | 40V |
| 元件数量 | 1 | 最小输入电压 | 40 V |
| 过渡频率 | 160MHz | 增益带宽积 | 160 MHz |
| 电源电压（最大） | 6 V | 最大功耗 | 2000 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 40 V | Vce饱和电压（最大）@ Ib, Ic | 500mV @ 300mA, 3A |
| 集电极电流（Ic）（最大） | 3A | 集电极截止电流（最大） | 3 A |
| 直流电流增益 hFE (最小) @ Ic, Vce | 220@0.5A@1V|200@1A@1V|100@3A@1V | 集电极-发射极击穿电压（最大） | 6 V |
机械参数
| 宽度 | 3.5mm | 高度 | 1.63mm |
| 长度 | 6.5mm | 重量 | 0.002 |
| 包装方式 | Tape and Reel | 插片宽度 | Tab |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :4 |
| 封装形式 | 4SOT-223 | 冷却的封装 | SOT-223 |
| 总长度 | 6.5 | 包装数量 | SOT-223 |
| 尺寸/外形 | 6.5 x 3.5 x 1.63mm | 位数 | 4 |
| 外壳尺寸-插件 | 1.57 | 供应商器件封装 | SOT-223 |
产品信息
| 类型 | PNP | 卡标准 | General Purpose |
| 配置 | Dual Collector, Single | 印刷电路板数量 | 3 |
环境参数
| 工作温度 | -55 to 150 °C | ||
