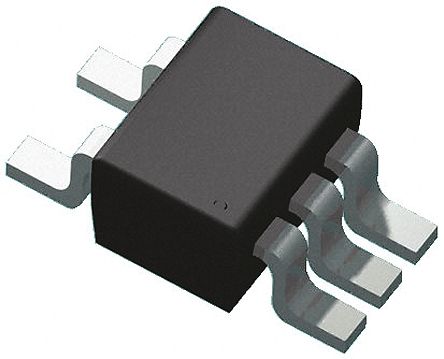

点击放大查看
M74VHC1G126DTT1G
| 制造商 | |
| 描述 | Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin TSOP T/R IC BUFFER TRI-ST NON-INV 5TSOP Buffers & Line Drivers 2-5.5V Single 3 St. Non-Inverting ON Semiconductor VHC 系列 三态 非反相 缓冲器 , 5针 TSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | M74VHC1G126DTT1GOSCT | 产品类别 | Buffers & Line Drivers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | TSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 输入类型 | 单端 | 逻辑类型 | VHC |
| 输出类型 | 3-State | 输入信号 | Single-Ended |
| 额定电压 | 2 | 供电电流 | 1 uA |
| 输入数量 | 1 | 供电电压 | 2 V ~ 5.5 V |
| 输出数量 | 1 | 通道数量 | 1 |
| 元件数量 | 1 | 施密特触发器输入 | 否 |
| 最小供电电压 | 2 V | 平均正向功率 | 200 mW |
| 最大功耗 | 200 mW | 传播延迟（最大） | 50pF |
| 静态电流 (Iq) | 1 uA | 传播延迟时间 | 11.5 ns at 3.3 V |
| 静态电流（最大） | 1 | 输出1电流范围 | 8mA |
| 输出2电流（范围） | -8mA | 输出高/低电流 | 8mA, 8mA |
| 每元件位数 | 1 | 最大传播延迟 @ V, 最大CL | 11.5@3.3V|7.5@5V ns |
机械参数
| 宽度 | 1.5mm | 高度 | 1mm |
| 长度 | 3mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 5 |
| 封装形式 | 5TSOP | 冷却的封装 | TSOP |
| 包装数量 | TSOP | 尺寸/外形 | 3 x 1.5 x 1mm |
| 位数 | 5 | 供应商器件封装 | 5-TSOP |
| 脉冲宽度失真（最大） | 16 ns @ 50 pF | ||
产品信息
| 系列 | MC74VHC1G126 | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 功能 | Buffer/Line Driver | 极性 | Non-Inverting |
| 技术 | CMOS | 制造商全称 | ON Semiconductor |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
