点击放大查看

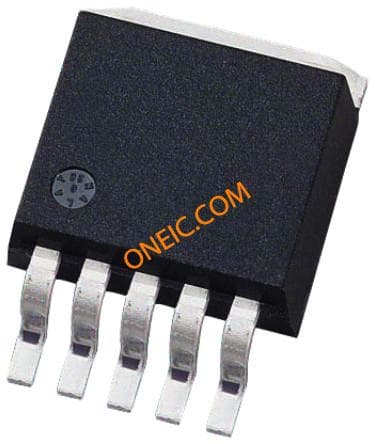

LM2576D2T-ADJG
| 制造商 | |
| 描述 | Conv DC-DC Single Inv/Step Down 7V to 40V 6-Pin(5+Tab) D2PAK Rail IC REG BUCK ADJ 3A D2PAK Sw. Regulator 3A Adj. Step-Down D2PAK-5 Voltage Regulators - Switching Regulators 3A 1.23-37V ADJ Buck PWM SWITCH REG, STEP DOWN, 3.0A, ADJ ON Semiconductor 降压 开关稳压器, 3A, 可调输出, 1.23 → 37 V, 52 kHz, 5针 D2PAK封装 Switching Voltage Regulators 3A 1.23-37V ADJ Buck PWM |
| 分类 |
商业参数
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | D2PAK |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 精度 | :4% | PWM类型 | Voltage Mode |
| 频率 | :52kHz | 效率 | 77(Typ) % |
| 输出类型 | Adjustable | 稳压器类型 | Buck Controller |
| 额定电压 | 1.23 to 37 V | 输出电流 | 3 A |
| 供电电压 | 7 to 40 V | 输出数量 | 1 |
| 稳压器拓扑 | Inverting/Step Down | 开关稳压器 | Yes |
| 开关频率 | 52(Typ) kHz | 同步整流 | No |
| 最小输入电压 | 1.23 V ~ 37 V | 输出电压（最大） | 37 V |
| 直流输入电压（最小） | 7 V | 输出电压（最小/固定） | 1.23 V |
| 最大持续工作电压（MCOV） | :40V | ||
机械参数
| 宽度 | 4.572mm | 高度 | 9.347mm |
| 长度 | 10.236mm | 重量 | 0.002 |
| 包装方式 | Rail | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :5 |
| 封装形式 | 6D2PAK | 冷却的封装 | D2PAK |
| 材料表面处理 | :- | 包装数量 | D2PAK |
| 尺寸/外形 | 10.236 x 4.572 x 9.347mm | 位数 | 6 |
| 供应商器件封装 | D2PAK-5 | ||
产品信息
| 类型 | Inverting|Step Down | 基本单元 | :2576 |
环境参数
| 工作温度 | -40 to 125 °C | ||
