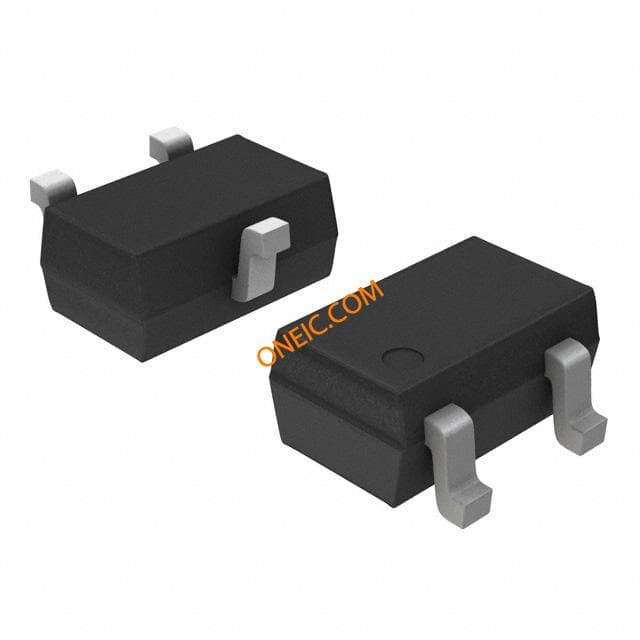

BAV70WT1G
| 制造商 | |
| 描述 | Diode Small Signal Switching 70V 0.2A 3-Pin SC-70 T/R Diode Small Signal Switching 100V 0.2A 3-Pin SC-70 T/R DIODE ARRAY 70V 200MA SOT323 Diodes - General Purpose, Power, Switching 70V 200mA Dual Common Cathode DIODE, SMALL SIGNAL, 70V, SOT-323-3 DIODE, SWITCHING, 70V, SOT-323 DIODESWITCHDUALCC70VSOT323PKG ON Semiconductor 开关 二极管, 200mA 100V 6ns, 3针 SOT-323封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Switching Diodes | 其他名称 | BAV70WT1GOSTR |
| 产品类别 | Diodes - General Purpose, Power, Switching | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 3000 | 标准封装名称 | SOT-323 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | ||
电气参数
| 转速 | Small Signal = | 测试电流 | 5 uA |
| 浪涌电流 | :500mA | 供电电压 | 1.25@0.15A V |
| 电容 @ Vr, F | 1.5pF | 二极管配置 | 1 Pair Common Cathode |
| LED正向电压 | 1.25 | 开关频率 | Switching |
| 最小输入电压 | 1.25V @ 150mA | 最大功耗 | 200mW |
| 传播延迟时间 | 6ns | 电压负载调整率 | 70 V |
| 反向恢复时间（trr） | 6 ns | 峰值脉冲电流（8/20µs） | 0.5 A |
| 反向漏电流 @ Vr | 5 uA | 直流反向电压（Vr）（最大） | 70V |
| 平均整流电流 Io | 0.2 A | 峰值脉冲电流（10/1000µs） | 200mA |
| 反向关断电压（典型） | 70 V | LED触发电流（最大） | :150mA |
| 连续漏极电流（Id）@ 25°C | 0.2 A | 平均整流电流（每二极管） | 200mA (DC) |
机械参数
| 宽度 | 1.24 | 重量 | 0.000006 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :3 | 封装形式 | 3SC-70 |
| 冷却的封装 | SC-70 | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 2.1 | 包装数量 | SC-70 |
| 主要材料 | SchottkyBarrier | 位数 | 3 |
| 外壳尺寸-插件 | 0.85 | 供应商器件封装 | SOT-323 |
产品信息
| 类型 | Small Signal Switching Diode | 已删除 | Compliant |
| 二极管类型 | Standard | 配置 | Dual Common Cathode |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | -55 to 150 °C | 结工作温度 | +150°C |
