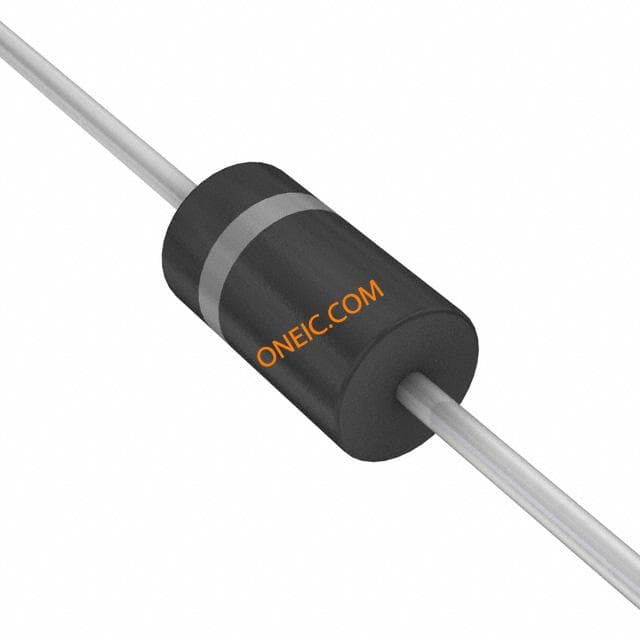

点击放大查看
1N5908RL4G
| 制造商 | onsemi |
| 描述 | Diode TVS Single Uni-Dir 5V 1.5KW 2-Pin Case 41A-02 T/R TVS DIODE 5VWM 8.5VC AXIAL TVS Diode Uni-Directional 1N5908RL4G 8.5V, 1500W, 41A-02 2-Pin TVS Diodes - Transient Voltage Suppressors 6.2V 1500W Unidirectional 1N5908RL4G ON Semiconductor 1N5908G 单向 TVS 二极管, 1500W, 8.5V, 2针 盒 41A封装 |
| 分类 |
商业参数
| 其他名称 | 1N5908RL4GOSCT | 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 1500 |
| 标准封装名称 | DO-201 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ESD保护 | No |
电气参数
| 通道数 | 1 Channel | 测试电流 | 1mA |
| 浪涌电流 | 120 A | 输出电流 | 1 mA |
| 供电电压 | 5V | 漏电流 | 0.3 uA |
| 元件数量 | 1 | 峰值脉冲功率 | 1500 W |
| 钳位电压 | 8.5 V | 跳闸电流 | 1 mA |
| 击穿电压 | 6 V | 断态电压 | 5V |
| 最大额定电流 | 300µA | 电源线保护 | No |
| 最小输入电压 | 5 V | 最小供电电压 | 5 V |
| 单向通道数 | 1 | 峰值脉冲电流（8/20µs） | 8 A |
| 反向漏电流 @ Vr | 300 uA | 峰值脉冲电流（10/1000µs） | 8A |
| 反向关断电压（典型） | 5 V | ||
机械参数
| 宽度 | 5.21mm | 高度 | 5.21mm |
| 长度 | 9.52mm | 包装方式 | Tape and Reel |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 引脚数 | 2 | 封装形式 | 2Case 41A-02 |
| 冷却的封装 | Case 41A-02 | 包装数量 | Case 41A-02 |
| 尺寸/外形 | 5.3 mm Dia. x 5.21 (Max) mm W x 9.5 mm L | 端接样式 | Axial |
| 位数 | 2 | 供应商器件封装 | Axial |
产品信息
| 类型 | Zener | 系列 | 1N5908 |
| 功能 | Y | 极性 | Unidirectional |
| 二极管类型 | 单路 | 应用 | General Purpose |
| 配置 | Single | 端口方向 | Uni-Directional |
环境参数
| 工作温度 | -65 to 175 °C | 结工作温度 | -65 to 175 |
