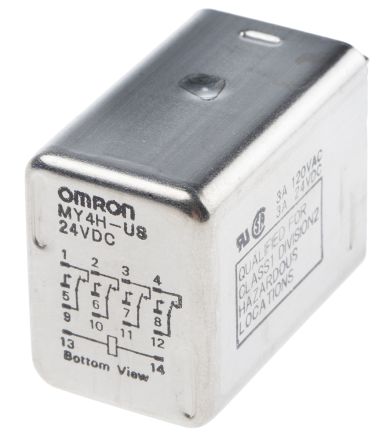

MY4H-US DC24
| 制造商 | Omron Corporation |
| 描述 | General Purpose Relays Relay 4PDT 24VDC HERM SEALED Electromechanical Relay 4PDT 3A 24VDC 650Ohm Socket RELAY GEN PURPOSE 4PDT 3A 24V POWER RELAY, 4PDT, 24VDC, 3A, PLUG IN RELAY;E-MECH;HERMETICALLYSEALED;4PDT;CUR-RTG3A;CTRL-V24DC;VOL-RTG125AC/DC Omron 4 刀双掷 插入式 非闭锁继电器, 3 A, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1536290 MY4H24DC | 产品类别 | General Purpose Relays |
| 标准包装数量 | 10 | 工厂包装数量 | 10 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85364110 | ||
电气参数
| 线圈类型 | Standard | 线圈功率 | 900 mW |
| 量程（°/s） | :OMRON - MY Series | 线圈电流 | 37.7 mA |
| 释放时间 | 20ms | 额定功率 | 72W|330VA |
| 可见输出 | No | 额定电压 | 125 |
| 线圈电阻 | 650 Ohms | 承载电流 | :3A |
| 推频（MHz/V） | No | 输出电流 | :3A |
| 供电电压 | 24 VDC | 开关电压 | 250 VAC, 125 VDC |
| Vgs(th)（最大）@ Id | 2.4 VDC | 钳位电压 | 19.2VDC |
| 二极管配置 | No | 最大额定电流 | 3 |
| 触点电压（最大） | :110V | 最小输入电压 | 2.4VDC |
| 平均正向功率 | 0.9 W | 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VDC |
| 触点额定电流 | 5 A | 数字供电电压 | :24V |
机械参数
| 密封 | Hermetic Seal | 深度 | 22 |
| 宽度 | 21.59 mm | 高度 | 36.06 mm |
| 长度 | 27.94 mm | 重量 | 0.045 |
| 包装方式 | Bulk | 触点形式 | 4PDT |
| 安装类型 | Socket | 安装样式 | Socket |
| 触头材料 | Silver | 总长度 | 28.5 |
| 端接样式 | Solder Lug | 触点数 | 14 |
| 接触件端接 | Solder Terminal | 典型触点布局 | 4PDT |
产品信息
| 类型 | Hermetically Sealed Relay | 系列 | MY |
| 产品特性 | Sealed - Hermetically | 继电器类型 | Non-Latching |
环境参数
| 动作时间 | 20ms | 工作温度 | -25°C ~ 60°C |
