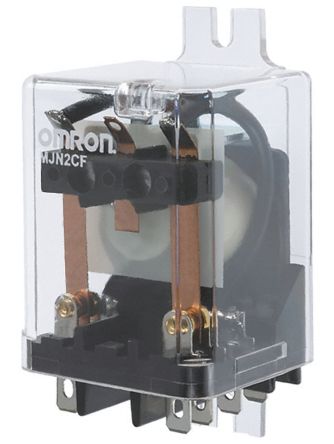

MJN2CF-DC24

制造商	Omron Corporation
描述	General Purpose Relays FLNG MT DPDT 24VDC RELAY GEN PURPOSE DPDT 10A 24V Electromechanical Relay DPDT 10A 24VDC 470Ohm Plug-In RELAY;E-MECH;GENPURP;DPDT;CUR-RTG10A;CTRL-V24DC;VOL-RTG120/240AC,28DC Relay General Purpose Standard Flange mounting Base: Plug-in terminals Amperage: 10 AMP Coil Voltage: 24 Vdc Configuration: DPDT Omron E5CS-R1KJU-W AC100-240 双刀双掷法兰安装非闭锁继电器, 10 A, 24V dc
分类	工业电源组件和继电器功率继电器，2安培以上自锁继电器

对参数有疑问？问 AI 助手

商业参数

零件号别名	4477649	产品类别	General Purpose Relays
标准包装数量	1	工厂包装数量	25

合规参数

RoHS

RoHS Compliant By Exemption

电气参数

电流	10 Amps	线圈类型	Non-Latching
线圈功率	1.2 W	线圈电流	1.2 A
释放时间	10ms	线圈电阻	50 mOhms
供电电压	24 VDC	开关电压	600VAC, 28VDC - Max
峰值脉冲功率	1/2 hp	开关电流	2,400VA, 280W
最大额定电流	10 A	最小负载要求	n/a
交流开关电压	600V	直流开关电压	28V
平均正向功率	1.2 W	集电极-发射极饱和电压（最大）@ Vge, Ic	18 VDC
触点额定电流	10A	峰值脉冲电流（8/20µs）	10 A
每极负载侧连接方式	10A @ 240VAC/28VDC

机械参数

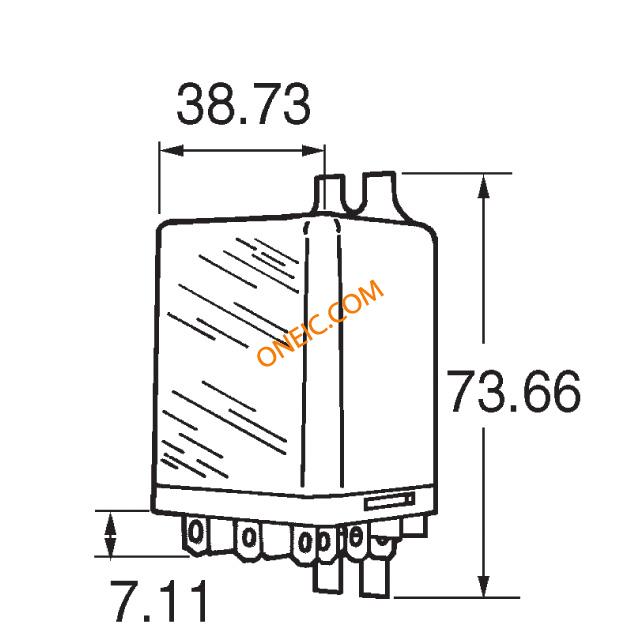

深度	35.56mm	宽度	48.38 mm
高度	73.66mm	长度	38.73 mm
包装方式	Bulk	触点形式	DPDT
安装类型	Chassis Mount	安装样式	Panel
触头材料	Silver Alloy	尺寸/外形	38.73 x 35.56 x 73.66mm
端接样式	Quick Connect - 0.187" (4.7mm)	接触件端接	Plug
典型触点布局	2C DPDT

产品信息

类型	Relays	系列	MJN
功能	Y	继电器类型	General Purpose
应用领域	通用	卡标准	General Purpose Relay

环境参数

额定寿命	100,000 ops "average"	动作时间	20ms
工作寿命	100000（电气）次操作、10000000（机械）次操作	工作温度	-45°C ~ 70°C

文档与媒体

PDF 文档

MJN General Purpose Relay

PDF 文档

1514139.pdf

PDF 文档

090600_OMRON_MJNdatasheet_J34I-E-01[1].pdf
