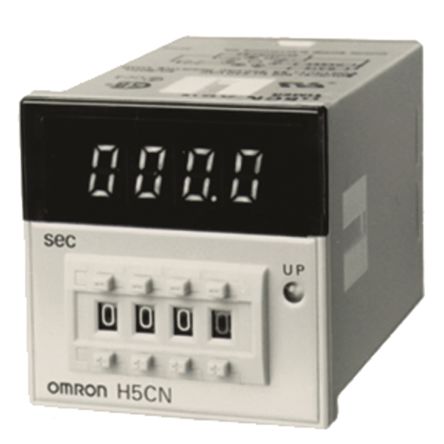

H5CN-XCN AC100-240
| 制造商 | |
| 描述 | Timers Timer Digital LED Digital Timer With Miniature Din-Sized 48 X 48mm Quartz TIMER DGTL 4DIGIT DISPLAY 8PIN 欧姆龙(OMRON) 时间继电器 Omron JQ1AP12 单 计时继电器, 1 s → 99.59 分钟, 单刀双掷, 1触点, SPDT, 100 → 240 V 交流，12 → 48 V 直流 H5CN 系列 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Timer Instrument |
| 产品类别 | Timers | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | SPDT (1 Form C) | 延迟时间 | 1 Sec ~ 99 Min 59 Sec |
| 输出类型 | Mechanical Relay | 量程（°/s） | 1 s → 99.59 分钟 |
| 最大电压 | 48 V 直流，240 V 交流 | 工作模式 | 接通延时 |
| 关断延迟时间 | 分钟，秒 | 供电电压 | 100 VAC to 240 VAC, 12 VDC to 48 VDC |
| 最大额定电流 | 3 A | 启动定时方式 | Input Voltage |
| 最小供电电压 | 12 V 直流，100 V 交流 | 触点额定值 @ 电压 | 3A @ 250VAC |
机械参数
| 深度 | 97.6mm | 宽度 | 48mm |
| 长度 | 48mm | 安装类型 | Socket |
| 连接器类型 | 印刷电路板引脚 | 端接样式 | 8 Pin Socketable |
| 触点数 | 1 | 典型触点布局 | 单刀双掷 |
产品信息
| 类型 | Digital Timer | 系列 | H5CN |
| 功能 | On-Delay | 继电器类型 | Integrated |
| 开关类型 | SPDT | 行业别名 | H5CN-XCN-AC100-240 |
| 定时器数量 | 单 | 定时调节方式 | Up/Down Digit Keys |
环境参数
| 工作温度 | +55°C | ||
