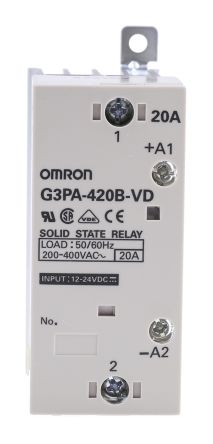

G3PA-420B-VD DC12-24

制造商	Omron Corporation
描述	Solid State Relays - Industrial Mount SOLID STATE RELAY Relay SSR 7mA 30V DC-IN 20A 440V AC-OUT RELAY SSR PHASE 200-480VAC 20A 20A Screw Mount, Zero Crossing Triac Solid State Relay, 440V SSR, DIN, 20A, 24VDC, 1 POLE 欧姆龙(OMRON) 固态继电器 Solid state relay single phase 12...24 VDC, G3PA-420B-VD DC12-24, Omron Electronic Components Omron 20 A 底盘安装安装固态继电器, 三端双向可控硅开关元件输出, 零交叉切换, 440 V
分类	工业电源组件和继电器固态继电器固态继电器

对参数有疑问？问 AI 助手

商业参数

零件号别名	1273251	产品类别	Solid State Relays - Industrial Mount
标准包装数量	1	工厂包装数量	1

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85364900

电气参数

输出端	Triac	电路	SPST-NO (1 Form A)
输入类型	DC	输出类型	AC
负载电流	20A	开关模式	:Zero Crossing
负载电压	150 ~ 440 V	额定电压	30
输出电流	20	供电电压	12 V to 24 V
隔离电压	4000	最大额定电流	20 A
最小输入电压	9.6 ~ 30VDC	输出电压（最大）	440
电源电压（最大）	:24VDC	最小供电电压	400 V
静态电流（最大）	0.5 A	输入偏置电流（最大）	7
额定交流电压（相间）	:30VDC

机械参数

深度	37mm	宽度	37(Max)
高度	100mm	长度	100mm
重量	0.29	包装方式	Bulk
安装类型	Screw	安装样式	DIN Rail
封装形式	SSR with Integrated Heat Sink	总长度	100(Max)
端接样式	Screw	外壳尺寸-插件	100(Max)
典型触点布局	:SPST-NO

产品信息

系列	G3PA	继电器类型	Relay
开关类型	Zero Crossing	产品子类型	Industrial Mount
控制/显示类型	:DC

环境参数

工作温度

文档与媒体

PDF 文档

SSR Design Considerations

PDF 文档

G3PA

PDF 文档

1470862.pdf

PDF 文档

090600_OMRON_G3PAdatasheet_J26I-E-01.pdf
