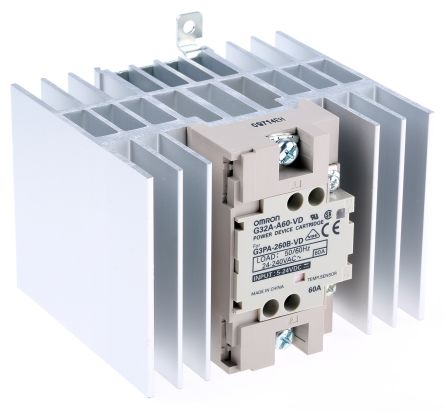

G3PA-260B-VD DC5-24
| 制造商 | Omron Corporation |
| 描述 | Solid State Relays - Industrial Mount SOLID STATE RELAY W/ VDE Relay SSR 7mA 30V DC-IN 60A 264V AC-OUT RELAY SSR PHASE 24-240VAC 60A 60A Screw Mount, Zero Crossing Triac Solid State Relay, 264V SSR, DIN, 60A, 5-24VDC, 1 POLE Omron 60 A 底盘安装安装 固态继电器, 三端双向可控硅开关元件输出, 零交叉切换, 264 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | G3PA-260B-VD-DC5-24V | 产品类别 | Solid State Relays - Industrial Mount |
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364900 |
电气参数
| 输出端 | Triac | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | AC |
| 负载电流 | 60A | 开关模式 | :Zero Crossing |
| 负载电压 | 19 ~ 264 V | 额定电压 | :5V to 24V |
| 输出电流 | 60 | 供电电压 | :24V AC to 240V AC |
| 隔离电压 | 4000 | 最大额定电流 | 60 A |
| 必须动作电压 | :4VDC | 释放电压 | :1VDC |
| 最小输入电压 | 4 ~ 30VDC | 输出电压（最大） | 264 |
| 最小供电电压 | :24VAC | 静态电流（最大） | 0.5 A |
| 输入偏置电流（最大） | 7 | 额定交流电压（相间） | :30VDC |
| 额定交流电压（相对地/中性线） | :19VAC | ||
机械参数
| 深度 | 110mm | 宽度 | 110(Max) |
| 高度 | 100mm | 长度 | 100mm |
| 重量 | 0.9 | 包装方式 | Bulk |
| 安装类型 | Screw | 封装形式 | SSR with Integrated Heat Sink |
| 总长度 | 100(Max) | 端接样式 | Screw Terminal |
| 外壳尺寸-插件 | 100(Max) | 典型触点布局 | :(Not Applicable) |
产品信息
| 系列 | G3PA | 继电器类型 | Relay |
| 开关类型 | Zero Crossing | 产品子类型 | Industrial Mount |
| 控制/显示类型 | :AC | 其他规格 | :240VAC |
环境参数
| 工作温度 | 80 | ||
