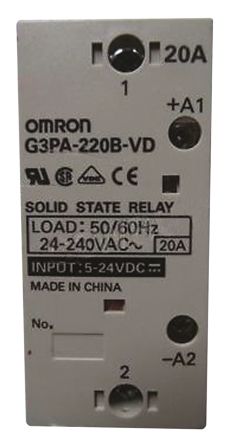

G3PA-220B-VD DC5-24

制造商	Omron Corporation
描述	Solid State Relays - Industrial Mount 20A Relay SS 5-24VDC Relay SSR 7mA 30V DC-IN 20A 264V AC-OUT RELAY SSR SPST 20A 24VDC DIN MT 20A Screw Mount, Zero Crossing Triac Solid State Relay, 264V SSR, DIN, 20A, 5-24VDC, 1 POLE 欧姆龙(OMRON) 固态继电器 Solid state relay single phase 5...24 VDC, G3PA-220B-VD DC5-24, Omron Electronic Components Omron 20 A 底盘安装安装固态继电器, 三端双向可控硅开关元件输出, 零交叉切换, 264 V
分类	工业电源组件和继电器固态继电器固态继电器

对参数有疑问？问 AI 助手

商业参数

零件号别名	G3PA-220B-VD-DC5-24V	产品类别	Solid State Relays - Industrial Mount
标准包装数量	1	工厂包装数量	1

合规参数

RoHS	No	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Not Compliant	海关税号	85364900

电气参数

输出端	Triac	电路	SPST-NO (1 Form A)
输入类型	DC	输出类型	AC
负载电流	20A	开关模式	:Zero Crossing
负载电压	19 ~ 264 V	额定电压	:5V to 24V
输出电流	20	供电电压	5 V to 24 V
隔离电压	4000	最大额定电流	20 A
必须动作电压	:4VDC	释放电压	:1VDC
最小输入电压	4 ~ 30VDC	输出电压（最大）	264
电源电压（最大）	:30VDC	最小供电电压	200 V
静态电流（最大）	0.1 A	输入偏置电流（最大）	7
额定交流电压（相间）	:30VDC	额定交流电压（相对地/中性线）	:19VAC

机械参数

深度	37mm	高度	100mm
长度	100mm	重量	0.34
包装方式	Bulk	安装类型	DIN Rail
安装样式	DIN Rail	封装形式	SSR with Integrated Heat Sink
端接样式	Screw	典型触点布局	:-

产品信息

系列	G3PA	继电器类型	Relay
开关类型	Zero Crossing	产品子类型	Industrial Mount
控制/显示类型	:AC	其他规格	:240VAC

环境参数

工作温度

文档与媒体

PDF 文档

SSR Design Considerations

PDF 文档

G3PA

PDF 文档

1470862.pdf

PDF 文档

090600_OMRON_G3PAdatasheet_J26I-E-01.pdf
