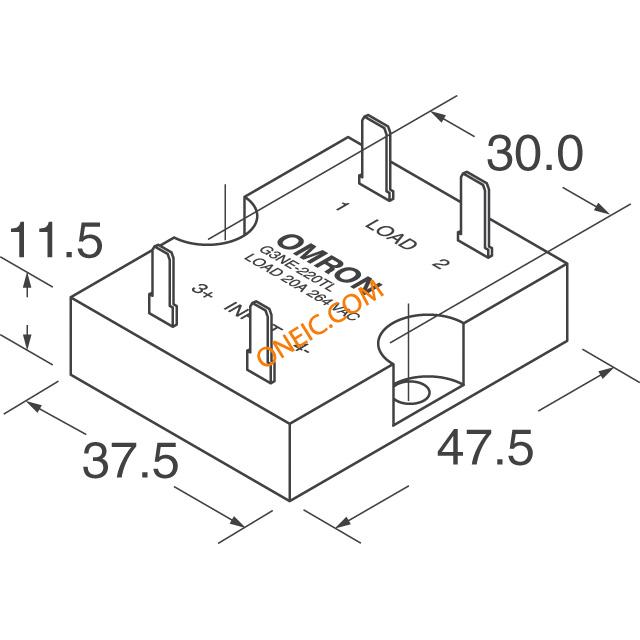

G3NE-220T-US-DC12
| 制造商 | |
| 描述 | Solid State Relays - Industrial Mount 12VDC/100-240VAC 20A Relay SSR 14.4V DC-IN 20A 264V AC-OUT 4-Pin RELAY SSR 20A@240VAC LOW PROFILE SSR, PCB MOUNT, 264VAC, 14.4VDC, 20A 欧姆龙(OMRON) 固态继电器 Relay Solid-State Phototriac Base: Quick Connect terminal Amperage: 20/5 AMP Coil Voltage: 12 Vdc Configuration: SPST-N.O. Output Voltage: 100-240 Vac |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | DC12 G3NE-220T-US | 产品类别 | Solid State Relays - Industrial Mount |
| 标准包装数量 | 10 | 工厂包装数量 | 10 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85364110 | ||
电气参数
| 输出端 | Triac | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | AC |
| 负载电流 | 20A | 开关模式 | :Zero Crossing |
| 负载电压 | 75 ~ 264 V | 额定电压 | 14.4 |
| 输出电流 | 20 | 供电电压 | 12 VDC |
| 隔离电压 | 2000 | 最大额定电流 | 20 A |
| 最小输入电压 | 9.6 ~ 14.4VDC | 输出电压（最大） | 264 |
| 电源电压（最大） | :14.4VDC | 最小供电电压 | 264 V |
| 输入偏置电流（最大） | 10 mA | 额定交流电压（相间） | :264VAC |
机械参数
| 重量 | 0.036 | 包装方式 | Bulk |
| 触点形式 | 1 Form A (SPST-NO) | 安装类型 | Chassis Mount or Panel Mount |
| 封装形式 | Hockey Puck | 端接样式 | Solder Terminal |
| 位数 | 4 | 典型触点布局 | :- |
产品信息
| 系列 | G3NE | 继电器类型 | Relay |
| 产品子类型 | Industrial Mount | ||
环境参数
| 工作温度 | 80 | ||
