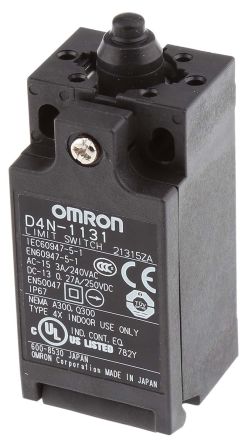

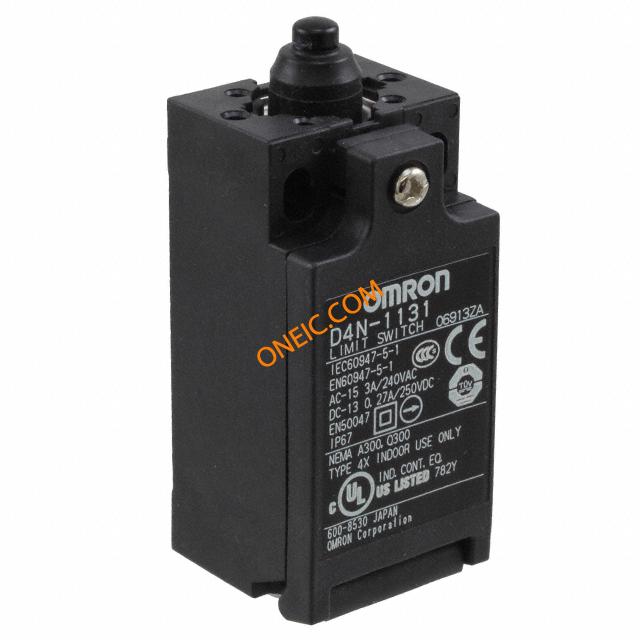

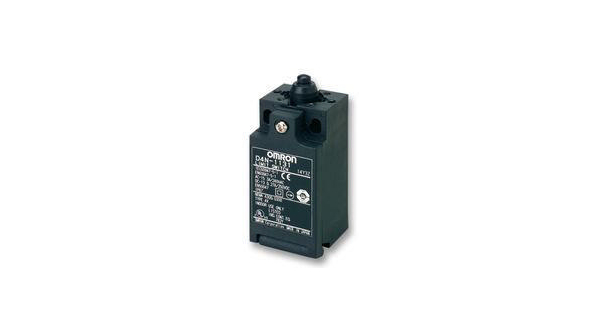

D4N-1131
| 制造商 | |
| 描述 | Basic / Snap Action Switches Pf13.5/1NC/1NO, Topplng. SWITCH SAFETY TOP PLUNGER Limit Switch D4N-1131 LIMIT SWITCH, TOP PLUNGER 欧姆龙(OMRON) 限位开关 Limit switch; pin plunger Ø6mm; NO + NC; 10A; max240VAC; PG13,5 Limit Switch, D4N-1131, Omron Electronic Components Omron D4N 系列 安全开关 , 带柱塞执行器, 常开/常闭 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1125853 647496 | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85365007 | 认证机构 | :EIC, EN, IEC, VDE |
电气参数
| 电路 | DPST (1-NO, 1-NC) | 传感器类型 | limit switch |
| 核心电压 | :240V | 额定电压 | 120V |
| 最大频率 | 2Hz | 开关功能 | On-Mom, Off-Mom |
| 回波损耗（最小） | :1.5N | 开关电压 | max 240V AC, max 250V DC |
| 接触电阻 | :25mohm | 差动行程 | 0.040" (1.0mm) |
| 最大额定电流 | 10A (AC), 2.5A (DC) | 触点电压（最大） | :300V |
| 最大触点电流 | :10A | 绝缘电阻 | :100Mohm |
| 开关功能/额定值 | :Off-On | 触点额定电流 | :10A |
| 连接器类型 - 电压输入 | :Screw | 供电电压 (Vcc/Vdd) | :250V |
| 交流触点额定值（阻性负载） | 3 A / 240 VAC | 直流触点额定值（阻性负载） | 0.55 A / 125 VDC |
机械参数
| 深度 | 30mm | 宽度 | 31mm |
| 长度 | 73.2mm | 重量 | 0.082 |
| 包装方式 | Bulk | 预行程 | 0.080" (2.0mm) |
| 超行程 | 0.158" (4.0mm) | 本体尺寸 | 64 x 31 x 30mm |
| 触点形式 | SPST | 致动器类型 | Round (Pin Plunger) |
| 基体材料 | plastic | 安装类型 | Chassis Mount |
| 释放力 | 153gf | 端子类型 | :Screw |
| 材料表面处理 | :- | 操作力 | 663gf |
| 安装特性 | :47 x 22 mm | 尺寸/外形 | see |
| 端接样式 | Screw Terminal | 连接器颜色 | :Black |
| 触点数 | 2 | 按钮样式/尺寸 | :Top Plunger |
| 位数 | :500000 | 进线口数 | 1 |
| 典型触点布局 | :SPNO | 每排/每行位置数 | SPDT |
产品信息
| 类型 | Snap | 系列 | D4N |
| 内置振荡器 | Yes | 连接类型 | Screw |
| 电气寿命 | 300,000 Cycles | 单元数量 | 1 |
| 开关特性 | snap action contacts | 连接方式 | PG13,5 |
| 工作高度 | 0.715" (18.2mm) | 输出配置 | NO + NC |
| 常态配置 | NO/NC | ||
环境参数
| 密封等级 | IP67 | 机械寿命 | 15,000,000 Cycles |
| NEMA 机架尺寸 | :IP65 | 开关次数 | :15000000 |
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | -30°C ~ 70°C |
| 热电流 (Ith) | :10A | ||
