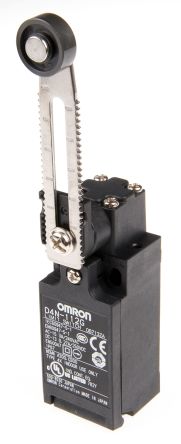

D4N-112G
| 制造商 | |
| 描述 | Basic / Snap Action Switches Safety Limit Switch Pg13.5 1NC Switch Limit N.O./N.C. SPDT Adjustable Roller Lever Conduit 10A 250VAC 4.5N Rotary Screw Mount SW SAFETY ADJUST ROLL LEVER 120V Limit Switch D4N-112G Limit Switches Safety Limit Switch Pg13.5 1NC 欧姆龙(OMRON) 限位开关 Limit switch; adjustable lever, roller; NO + NC; 5A; plug PG13,5 Limit switch; NO + NC; 10A; max240VAC; max250VDC; PG13,5; IP65 Omron D4N 系列 安全开关 , 带转子杠杆执行器, 常开/常闭 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 647522 | 产品类别 | Limit Switches |
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构标志 | CCC/CSA/TUV/UL | ||
电气参数
| 电路 | DPST (1-NO, 1-NC) | 传感器类型 | limit switch |
| 额定电压 | 120V | 最大频率 | 2Hz |
| 开关功能 | On-Mom, Off-Mom | 开关电压 | max 240V AC, max 250V DC |
| 接触电阻 | 25 | 额定交流电压 | 120V |
| 差动行程 | 14° | 最大额定电流 | 10A (AC), 2.5A (DC) |
| 最大触点电流 | 10A | 绝缘电阻 | 100 |
| 最小输入电压 | 250 | 开关功能/额定值 | N.O./N.C. |
| 交流触点额定值（阻性负载） | 3 A / 240 VAC | 直流触点额定值（阻性负载） | 0.55 A / 125 VDC |
机械参数
| 深度 | 45mm | 宽度 | 31mm |
| 高度 | 147.75 | 长度 | 73mm |
| 重量 | 0 mg | 包装方式 | Bulk |
| 预行程 | 40° | 超行程 | 40° |
| 本体尺寸 | 64 x 31 x 30mm | 触点形式 | 1 NC / 1 NO |
| 致动器类型 | Side Rotary, Adjustable Roller | 基体材料 | plastic |
| 安装类型 | Screw Mount | 释放力 | 41gf |
| 端子类型 | Conduit | 操作力 | 459gf |
| 总长度 | 31 | 尺寸/外形 | see |
| 端接样式 | Screw Terminal | 触点数 | 2 |
| 按钮样式/尺寸 | Adjustable Roller Lever | 位数 | 1 |
| 进线口数 | 1 | 开关驱动电平 | SPDT |
| 每排/每行位置数 | SPDT | ||
产品信息
| 类型 | Rotary | 系列 | D4N |
| 产品特性 | Metal Lever, Resin Roller | 电路类型 | DPST (1-NO, 1-NC) |
| 内置振荡器 | Yes | 连接类型 | Screw |
| 电气寿命 | 300,000 Cycles | 单元数量 | 1 |
| 开关特性 | snap action contacts | 连接方式 | plug PG13,5 |
| 输出配置 | NO + NC | 常态配置 | NO/NC |
环境参数
| 密封等级 | IP67 | 机械寿命 | 15,000,000 Cycles |
| 工作寿命 | 15000000 循环 | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -30°C ~ 70°C | ||
