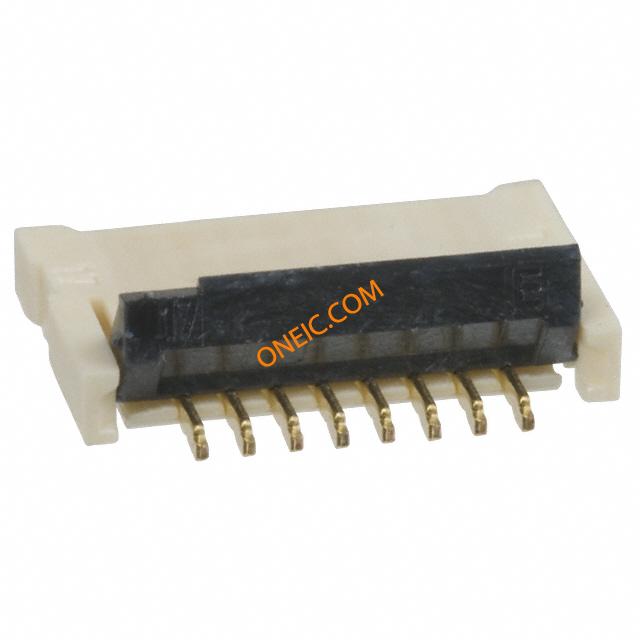

XF2B-1745-31A
| 制造商 | |
| 描述 | FFC & FPC Connectors 0.3mm RotaryBacklock Dual 17 Pin w/Adh CONN FPC 17POS 0.3MM PITCH SMD Conn FPC Connector SKT 17 POS 0.6mm Solder RA SMD Reel 欧姆龙(OMRON) 其它传感器附件 FFC, FPC (Flat Flexible) Conector Connector Type: Top and Bottom Contacts Number of Positions: 17 Pitch: 0.012" (0.30mm) Heigh Above Board: 0.047" (1.20mm) Mounting Type: Surface Mount, Right Angle |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 110 Days | 其他名称 | OR694CT |
| 子类别 | Connector FFC-FPC | 零件号别名 | 432395 |
| 产品类别 | FFC & FPC Connectors | 标准包装数量 | 1,500 |
| 工厂包装数量 | 1500 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 50 V | 最大额定电流 | 0.2 A |
机械参数
| 间距 | 0.3 mm | 包装方式 | Reel |
| 端接方式 | Solder | 安装类型 | Surface Mount, Right Angle |
| 电缆端类型 | Straight | 连接器类型 | Top and Bottom Contacts |
| 接触镀层 | Gold | 安装样式 | SMD/SMT |
| 锁定特性 | Rotary Lock, Backlock | 触头材料 | Spring Copper Alloy, Nickel Substrate |
| 壳体材料 | Liquid Crystal Polymer (LCP) | 端接样式 | Solder Pad |
| FFC/FCB厚度 | 0.20mm | 板面高度 | 0.047" (1.20mm) |
| 触点数 | 17 | 位数 | 17 |
| 接触镀层厚度 | 5.9µin (0.15µm) | ||
产品信息
| 类型 | Connectors & Jacks | 系列 | XF2B |
| 产品子类型 | Board Mount | 卡标准 | FFC, FPC (Flat Flexible) Connector |
环境参数
| 工作温度 | -30°C ~ 85°C | ||
