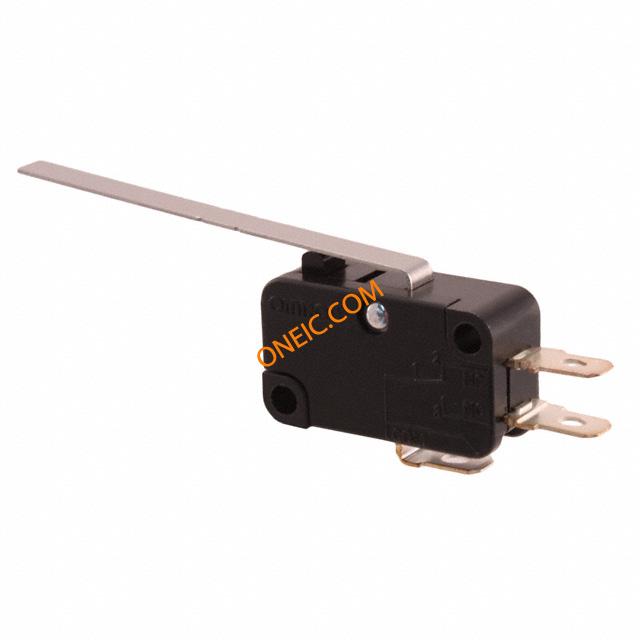

V-103-1A4
| 制造商 | |
| 描述 | Basic / Snap Action Switches 10A MiniSwtch Solder SPDT Long Hinge Levr SWITCH MINI SPDT HNGE LVR 250V Switch Snap Action N.O./N.C. SPDT Long Hinge Lever Solder 10A 250VAC 250VDC 0.34N Screw Mount MICRO SWITCH, HINGE LEVER, SPDT 10A 250V 欧姆龙(OMRON) 微动开关 Microswitch; with lever; SPDT; 10A/250VAC; 0.6A/125VDC; ON-(ON) Snap Action Switch Actuator Type: Lever (Straight) Mounting Type: Base Mount Switch Function: On-Mom Circuit: 1C SPDT Contact Current: 10 Amps |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1536116 383709 | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85365005 |
电气参数
| 电路 | SPDT | 额定电压 | 250V |
| 开关功能 | On-Mom | 开关电压 | ON-(ON) |
| 接触电阻 | 15mΩ | 差动行程 | * |
| 最大额定电流 | 10A (AC), 6A (DC) | 开关功能/额定值 | :- |
| 供电电压 (Vcc/Vdd) | :250V | 交流触点额定值（阻性负载） | 10 A / 250 VAC |
| 直流触点额定值（阻性负载） | 0.6 A / 125 VDC | 额定交流电压（相对地/中性线） | :250V |
机械参数
| 长度 | 51.3mm | 重量 | 0.009 |
| 包装方式 | * | 预行程 | * |
| 引脚样式 | for soldering, 4.75x0.5mm connectors | 超行程 | * |
| 本体尺寸 | 27.8 x 10.3 x 15.9mm | 触点形式 | SPDT |
| 致动器类型 | Lever, Straight | 安装类型 | Chassis Mount |
| 释放力 | * | 操作力 | 35gf |
| 包装数量 | 25 | 端接样式 | Solder, Quick Connect - 0.187" (4.7mm) |
| 按钮样式/尺寸 | :Hinge Lever | 位数 | 1-position |
| 开关驱动电平 | :Miniature | 典型触点布局 | :SPDT |
| 额定扭矩（oz-in / mNm） | 0.98N | ||
产品信息
| SPG | 25 | 类型 | Standard |
| 系列 | V | 产品特性 | * |
| 开关类型 | microswitch | 电气寿命 | * |
| 单元数量 | 1 | 开关特性 | with lever |
| 工作高度 | * | 触点配置 | SPDT |
环境参数
| 密封等级 | IP 40 | 机械寿命 | * |
| 防护等级 | * | 工作温度 | * |
