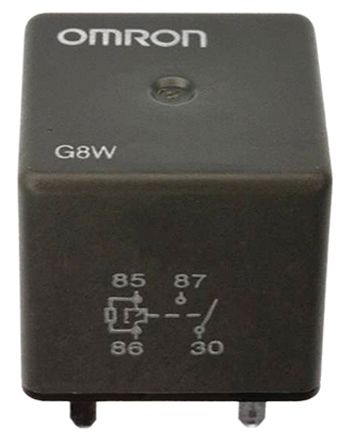

G8W-1A6T-R-DC12
| 制造商 | |
| 描述 | Automotive Relays SPST-NO 35/20A 12VDC Mini280 Weatherproof RELAY AUTOMOTIVE SPST 35A 12V Relay;E-Mech;Automotive;SPST-NO;Cur-Rtg 35A;Ctrl-V 12DC;Vol-Rtg 14V;Plug-In Relay;E-Mech;Automotive;SPST-NO;Cur-Rtg35A;Ctrl-V12DC;Vol-Rtg14V;Plug-In Automotive Relay Coil Voltage: 12 VDC Contact Configuration: 1A SPST-NO Current : 35 Amps Mounting : Plug-in Operating Function: Single Side Stable Omron 单极常开 插入式 汽车继电器, 35 A, 12V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Automotive Relays | 标准包装数量 | 240 |
| 工厂包装数量 | 240 | ||
合规参数
| RoHS | No | ||
电气参数
| 电流 | 35 Amps | 线圈类型 | Non Latching |
| 释放时间 | 10ms | 额定电压 | 14V |
| 线圈电阻 | 91 Ohms | 供电电压 | 12 VDC |
| 开关电压 | 16VDC - Max | Vgs(th)（最大）@ Id | 1 VDC |
| 最大额定电流 | 35A | 直流开关电压 | 16V |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 8 VDC | 触点额定电流 | 35 A |
| 峰值脉冲电流（8/20µs） | 35 A | 驱动电压（最大Rds On，最小Rds On） | 12VDC |
机械参数
| 高度 | 25mm | 长度 | 28mm |
| 包装方式 | Bulk | 端接方式 | Plug-In |
| 触点形式 | 1 Form A (SPST-NO) | 安装类型 | Socketable |
| 安装样式 | Plug In | 引脚数 | 5 |
| 尺寸/外形 | 28 x 25mm | 端接样式 | Plug In |
| 接触件端接 | Plug In | 典型触点布局 | 1A SPST-NO |
产品信息
| 类型 | Automotive Relays | 系列 | G8W |
| 产品特性 | Resistor | 功能 | Automotive |
| 继电器类型 | Automotive | 应用领域 | 通用 |
| 卡标准 | Automotive Relay | ||
环境参数
| 动作时间 | 20ms | 工作寿命 | 100000 次操作 |
| 工作温度 | -40°C ~ 125°C | 最高温度限值 | +125°C |
