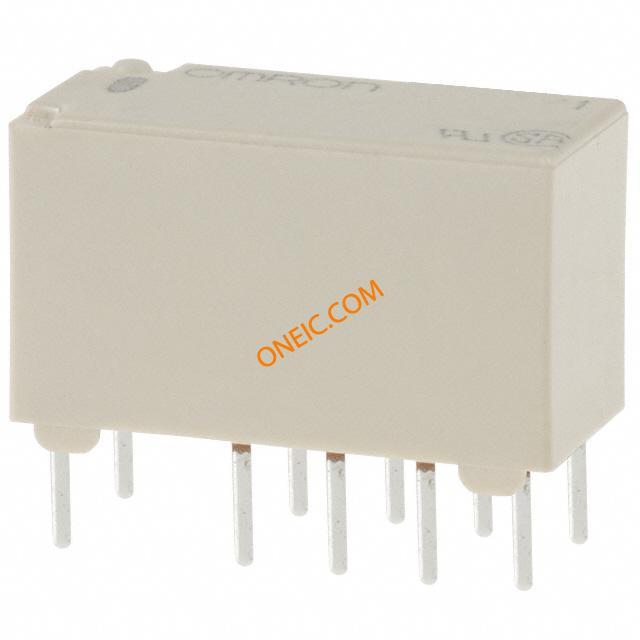

G6SK-2 DC24
| 制造商 | |
| 描述 | Low Signal Relays - PCB ThruHole 2Coil Latch DPDT 24VDC 300mW RELAY TELECOM DPDT 2A 24V Electromechanical Relay DPDT 2A 24VDC 1.92KOhm Through Hole Signal Relay Coil Voltage: 24 VDC Contact Configuration: 2C DPDT Current : 2 Amps Mounting : PC Board Operating Function: 2 Coil Latching |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 375590 G6S-1124G G6S1124G G6SK224DC | 产品类别 | Low Signal Relays - PCB |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 电流 | 2 Amps | 线圈类型 | Dual Latching |
| 线圈功率 | 300 mW | 线圈电流 | 12.5mA |
| 释放时间 | 4ms | 线圈电阻 | 1.92 kOhms |
| 供电电压 | 24 VDC | 开关电压 | 250VAC, 220VDC - Max |
| 开关电流 | 62.5VA/60W | 最小负载要求 | 10A @ 10mVDC |
| 平均正向功率 | 300 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC |
| 触点额定电流 | 2A | 每极负载侧连接方式 | 0.5 @ 125VAC, 2A @ 30VDC |
机械参数
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Through Hole | 触头材料 | Silver (Ag), Gold (Au) |
| 端接样式 | Solder Pin | 典型触点布局 | 2C DPDT |
产品信息
| 类型 | Relays | 系列 | G6S |
| 功能 | 2 Coil Latching | 继电器类型 | Telecom |
| 卡标准 | Signal Relay | ||
环境参数
| 额定寿命 | 100,000 ops | 动作时间 | 4ms |
| 工作温度 | -40°C ~ 70°C | ||
