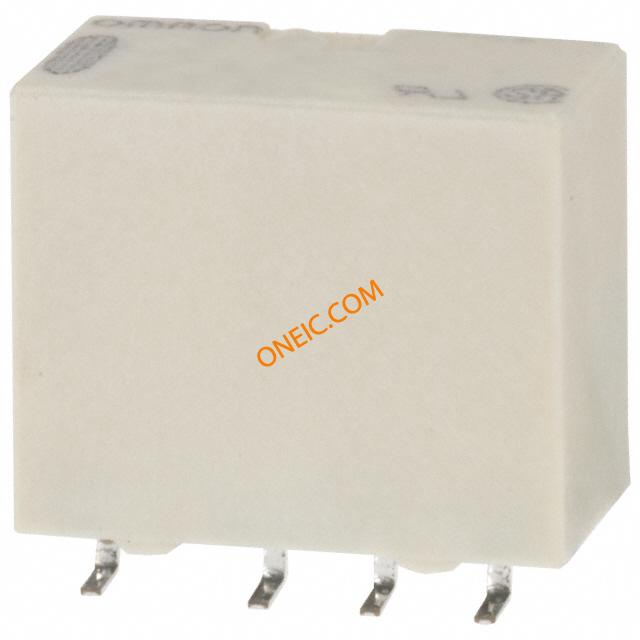

G6J-2FL-Y-DC24
| 制造商 | |
| 描述 | Low Signal Relays - PCB Gullwing NonLatching DPDT 24DC 230mW Electromechanical Relay DPDT 1A 24VDC 2.6005KOhm Surface Mount RELAY TELECOM DPDT 1A 24V Low Signal SMT Relay |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 649419 G6J-2FL-YDC24 | 产品类别 | Low Signal Relays - PCB |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 1 Amp | 线圈类型 | Non-Latching |
| 线圈功率 | 230 mW | 线圈电流 | 9.2 mA |
| 释放时间 | 3ms | 额定功率 | 30W|37.5VA |
| 可见输出 | No | 额定电压 | 110 |
| 线圈电阻 | 2.6 kOhms | 推频（MHz/V） | No |
| 供电电压 | 24 VDC | 开关电压 | 125VAC, 110VDC - Max |
| Vgs(th)（最大）@ Id | 2.4 VDC | 钳位电压 | 18VDC |
| 开关电流 | 37.5VA, 30W | 二极管配置 | No |
| 最大额定电流 | 1 A | 最小负载要求 | 10A @ 10mVDC |
| 最小输入电压 | 2.4VDC | 平均正向功率 | 230 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC | 触点额定电流 | 1 A |
| 每极负载侧连接方式 | 0.3A @ 125VAC, 1A @ 30VDC | ||
机械参数

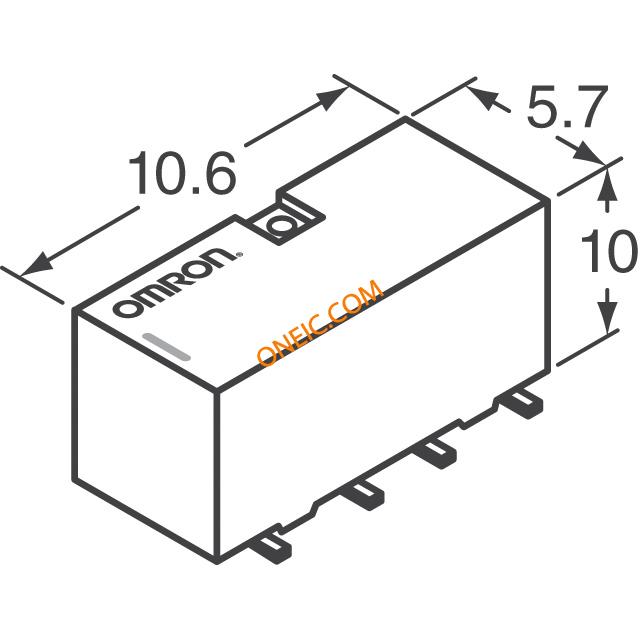

| 密封 | Sealed | 深度 | 7.4 |
| 高度 | 10 | 包装方式 | Tube |

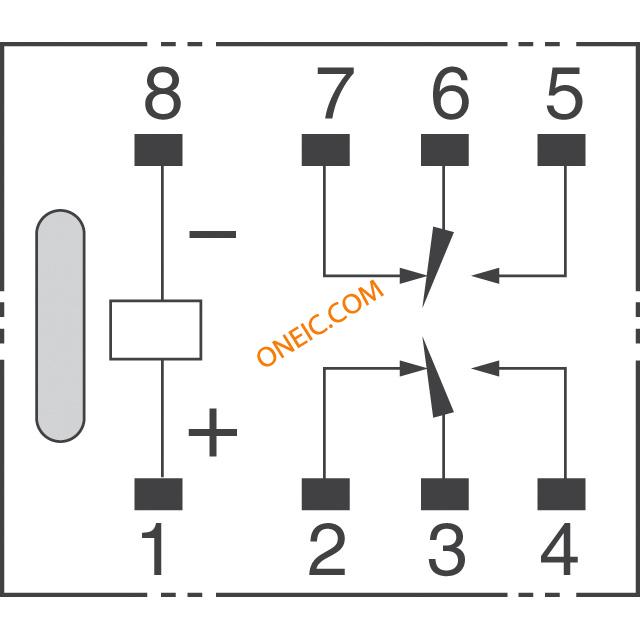

| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Surface Mount |
| 触头材料 | Silver/Gold Clad | 总长度 | 10.6 |
| 端接样式 | Solder Pad | 触点数 | 8 |
| 典型触点布局 | DPDT | ||
产品信息
| 类型 | Ultra-Compact and Slim Relay | 系列 | G6J-Y |
| 功能 | Single Side Stable | 继电器类型 | Non-Latching |
| 卡标准 | Signal Relay | ||
环境参数
| 额定寿命 | 100,000 ops | 动作时间 | 3ms |
| 工作温度 | -40°C ~ 85°C | ||
