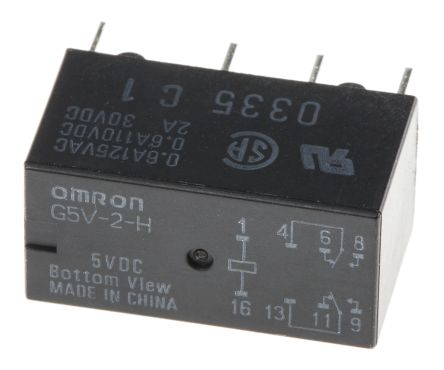

G5V-2-H-DC5
| 制造商 | |
| 描述 | Low Signal Relays - PCB ThruHole Sealed 2A DPDT 5VDC 360mW Electromechanical Relay DPDT 2A 5VDC 70Ohm Through Hole RELAY GENERAL PURPOSE DPDT 2A 5V Relay;E-Mech;Low Signal;DPDT;Cur-Rtg 0.5/2AAC/ADC;Ctrl-V 5DC;Vol-Rtg 125/30AC/DC Relay;E-Mech;LowSignal;DPDT;Cur-Rtg0.5/2AAC/ADC;Ctrl-V5DC;Vol-Rtg125/30AC/DC Relay Low-Signal Fully-Sealed High-sensitivity Amperage: 2 AMP Coil Voltage: 5 Vdc Configuration: DPDT Omron 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 2 A, 5V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 20 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | 374730 G5V-8043H G5V2H5DC G5V8043H | 产品类别 | Low Signal Relays - PCB |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 2 Amps | 线圈类型 | Non-Latching |
| 线圈功率 | 360 mW | 线圈电流 | 30 mA |
| 释放时间 | 3ms | 额定功率 | 60W|62.5VA |
| 释放范围（时间） | 3ms | 可见输出 | No |
| 额定电压 | 125 | 线圈电阻 | 69.4 Ohms |
| 推频（MHz/V） | No | 供电电压 | 5 VDC |
| 开关电压 | 125VAC, 125VDC - Max | 峰值脉冲功率 | 62.5 VA |
| Vgs(th)（最大）@ Id | 0.25 VDC | 钳位电压 | 3.75VDC |
| 开关电流 | 62.5VA/60W | 额定直流电流 | 62.5 VA |
| 二极管配置 | No | 断态电压 | 0.25 VDC |
| 最大额定电流 | 2 A | 最小负载要求 | 10A @ 10mVDC |
| 最小输入电压 | 0.25VDC | 交流开关电压 | 125V |
| 直流开关电压 | 125V | 平均正向功率 | 360 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.75 VDC | 触点额定电流 | 2A |
| 触点额定值 @ 电压 | 0.50 A at 125 VAC, 2 A at 30 VDC | 峰值脉冲电流（8/20µs） | 2 A |
| 每极负载侧连接方式 | 0.5 @ 125VAC, 2A @ 30VDC | ||
机械参数
| 密封 | Sealed | 深度 | 10.1mm |
| 高度 | 11.5mm | 长度 | 20.5mm |
| 包装方式 | Bulk | 触点形式 | 2 Form C (DPDT-BM) |
| 触点形状 | DPDT (2 Form C) | 安装类型 | Through Hole |
| 冷却的封装 | DIP | 操作力 | 7ms |
| 触头材料 | Silver/Gold Clad | 总长度 | 20.5 |
| 尺寸/外形 | 20.5 x 10.1 x 11.5mm | 端接样式 | Solder Pin |
| 触点数 | 8 | 典型触点布局 | DPDT |
产品信息
| 类型 | Signal Relay | 系列 | G5V-2 |
| 产品特性 | Sealed - Fully | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 应用领域 | 电信 |
| 主要用途 | Sealed - Fully | 卡标准 | Signal Relay |
| 行业别名 | G5V-2-H-DC5 | ||
环境参数
| 额定寿命 | 100,000 ops | 动作时间 | 7ms |
| 工作寿命 | 100000 次操作 | 工作温度 | -25°C ~ 65°C |
| 最高温度限值 | +70°C | ||
