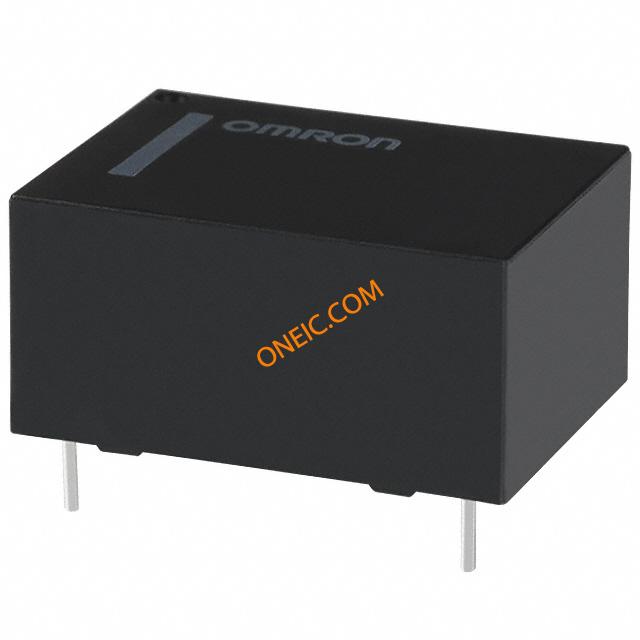

G5CA-1A4-DC12
| 制造商 | |
| 描述 | General Purpose Relays Sealed SPST-NO 12VDC Electromechanical Relay SPST-NO 10A 12VDC 720Ohm Through Hole RELAY GEN PURPOSE SPST 10A 12V Relay;E-Mech;Power;SPST-NO;Cur-Rtg 10A;Ctrl-V 12DC;Vol-Rtg 250/30AC/DC;PCB Mnt Relay;E-Mech;Power;SPST-NO;Cur-Rtg10A;Ctrl-V12DC;Vol-Rtg250/30AC/DC;PCBMnt General Purpose Relay Coil Voltage: 12 VDC Contact Configuration: 1A SPST-NO Current : 10 Amps Mounting : PC Board Operating Function: Single Side Stable |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 646550 G5CA-1A4DC12 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 10 Amps | 线圈类型 | Non-Latching |
| 线圈功率 | 200 mW | 线圈电流 | 10 A |
| 释放时间 | 10ms | 额定功率 | 300W|2.5kVA |
| 可见输出 | No | 额定电压 | 125 |
| 线圈电阻 | 720 Ohms | 推频（MHz/V） | No |
| 供电电压 | 12 VDC | 开关电压 | 250VAC, 125VDC - Max |
| Vgs(th)（最大）@ Id | 1.2 VDC | 钳位电压 | 9VDC |
| 二极管配置 | No | 最大额定电流 | 10 |
| 最小输入电压 | 1.2VDC | 平均正向功率 | 200 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC | 触点额定电流 | 10A |
机械参数

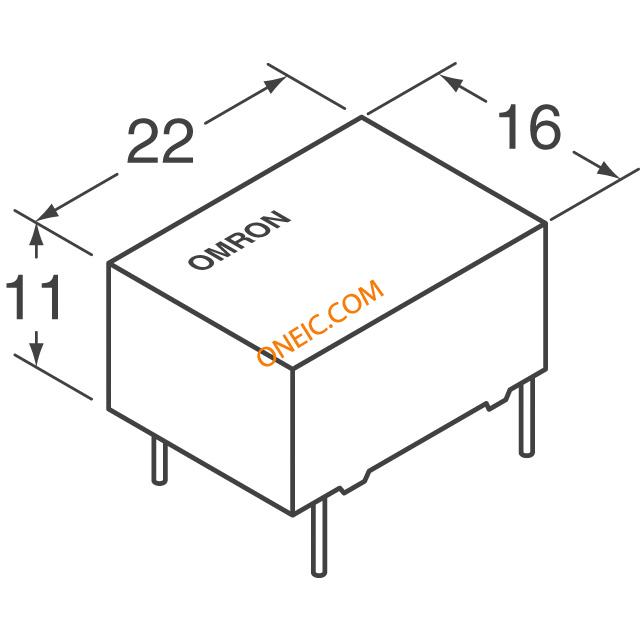

| 密封 | Sealed | 深度 | 16 |
| 高度 | 11 | 包装方式 | Bulk |
| 触点形式 | 1 Form A (SPST-NO) | 安装类型 | Through Hole |
| 安装样式 | PCB | 触头材料 | Silver Alloy |
| 总长度 | 22 | 端接样式 | PC Pin |
| 触点数 | 4 | 接触件端接 | PCB |

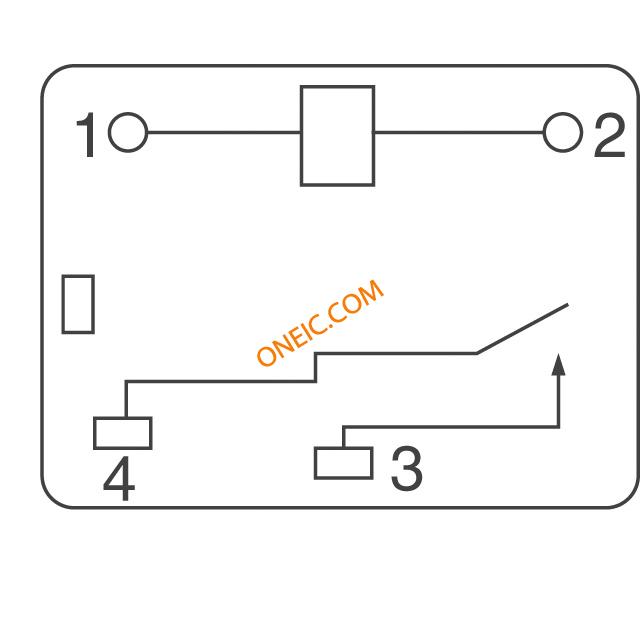

| 典型触点布局 | SPST-NO | ||
产品信息
| 类型 | Power Relay | 系列 | G5CA |
| 产品特性 | Sealed - Fully | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 卡标准 | General Purpose Relay |
环境参数
| 动作时间 | 10ms | 工作温度 | -25°C ~ 70°C |
