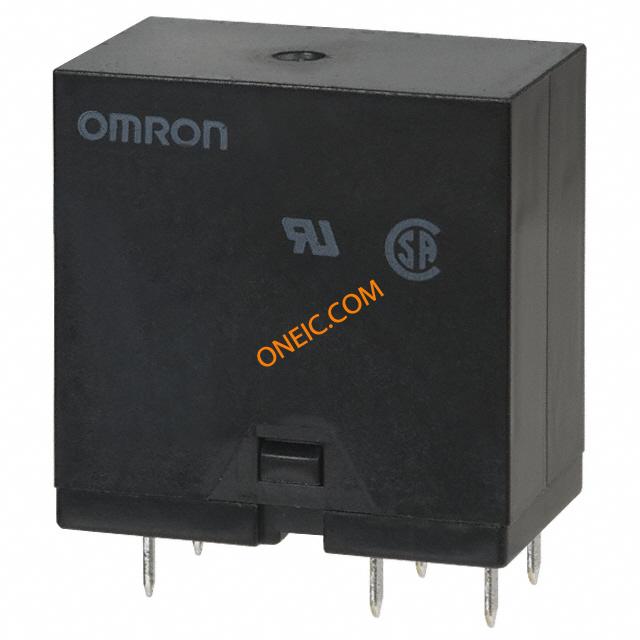

G4W-2214P-US-HP-DC24
| 制造商 | |
| 描述 | General Purpose Relays High-Capacity DPST-NO 24VDC Electromechanical Relay DPST-NO 15A 24VDC 720Ohm Through Hole RELAY GEN PURPOSE DPST 15A 24V RELAY;POWER;SEALED;HIGH CAPACITY;HIGH ISOLATION;DPST-NO;15A;24VDC RELAY,POWER,SEALED,HIGHCAPACITY,HIGHISOLATION,DPST-NO,15A,24VDC Relay PCB Power General purpose Base: PCB (straight) terminals/Quick-connect terminals Amperage: 10 AMP Coil Voltage: 24 Vdc Configuration: SPST-N.O. Omron DPNO PCB（印刷电路板）安装 非闭锁继电器, 10 A, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 119 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | 374296 G4W-6100E G4W2214PUSHP24DC G4W6100E | 产品类别 | General Purpose Relays |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 10 Amps | 线圈类型 | Non-Latching |
| 线圈功率 | 800 mW | 线圈电流 | 33.3 mA |
| 释放时间 | 5ms | 额定功率 | 3.75kVA |
| 释放范围（时间） | 5ms | 可见输出 | No |
| 额定电压 | 125 | 线圈电阻 | 720 Ohms |
| 推频（MHz/V） | No | 供电电压 | 24 VDC |
| 开关电压 | 250VAC, 125VDC - Max | Vgs(th)（最大）@ Id | 2.4 VDC |
| 钳位电压 | 19.2VDC | 二极管配置 | No |
| 击穿电压 | 4000 VAC | 断态电压 | 2.4 VDC |
| 最大额定电流 | 10 A | 最小输入电压 | 2.4VDC |
| 交流开关电压 | 250V | 直流开关电压 | 125V |
| 平均正向功率 | 800 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VDC |
| 触点额定电流 | 15A | 触点额定值 @ 电压 | 15A |
| 峰值脉冲电流（8/20µs） | 10 A | 每极负载侧连接方式 | 10A @ 250VAC/24VDC |
| 冲击放电电流 (8/20µs) | 10,000 V | ||
机械参数
| 密封 | Sealed | 深度 | 19.5mm |
| 高度 | 30.5mm | 长度 | 30.5mm |
| 包装方式 | Bulk | 端接方式 | Through-Hole PCB - Straight |

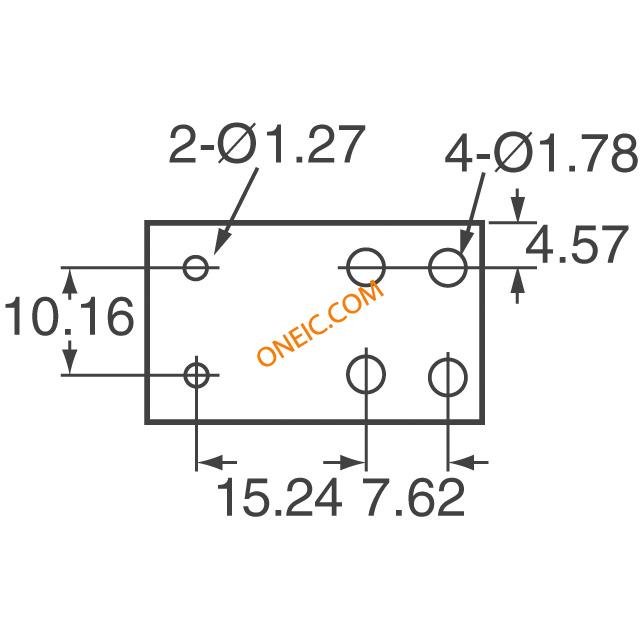

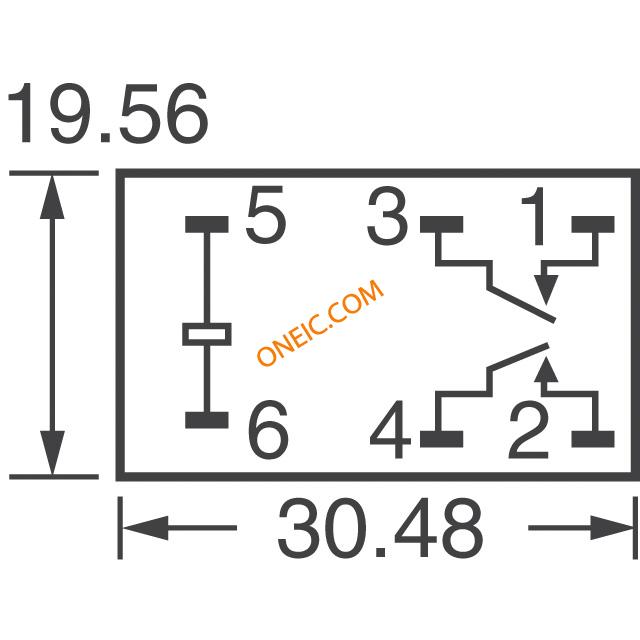

| 触点形式 | 2 Form A (DPST-NO) | 触点形状 | DPST (2 Form A) |
| 安装类型 | Through Hole | 安装样式 | PCB |
| 冷却的封装 | DIP | 操作力 | 20ms |
| 触头材料 | Silver Cadmium Oxide | 总长度 | 30.48 |

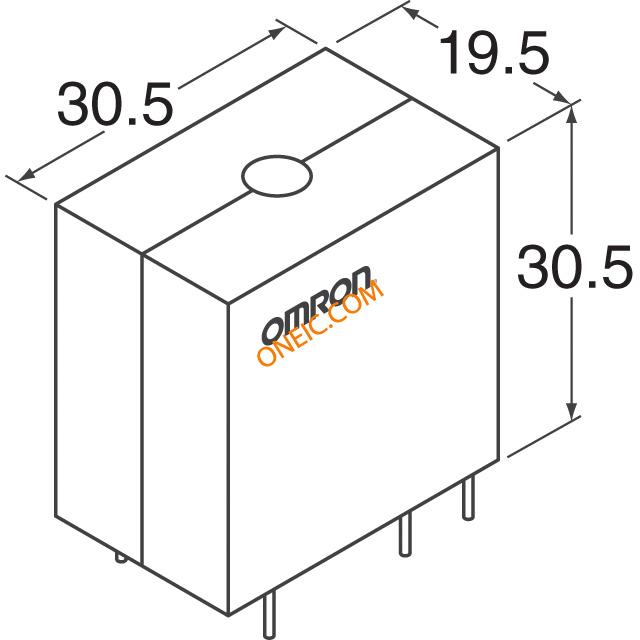

| 尺寸/外形 | 30.5 x 19.5 x 30.5mm | 端接样式 | PC Pin |
| 触点数 | 6 | 接触件端接 | PCB |
| 绝缘材料 - 类型 | 10kV | 典型触点布局 | DPST-NO |
产品信息
| 类型 | Power Relay | 系列 | G4W |
| 功能 | Single Side Stable | 继电器类型 | Non-Latching |
| 应用领域 | 印刷电路板 | 卡标准 | General Purpose Relay |
| 行业别名 | G4W-2214P-US-HP-DC24 | ||
环境参数
| 密封等级 | Fully sealed | 动作时间 | 20ms |
| 工作寿命 | 100000 次操作 | 工作温度 | -25°C ~ 55°C |
| 最高温度限值 | +55°C | ||
