点击放大查看

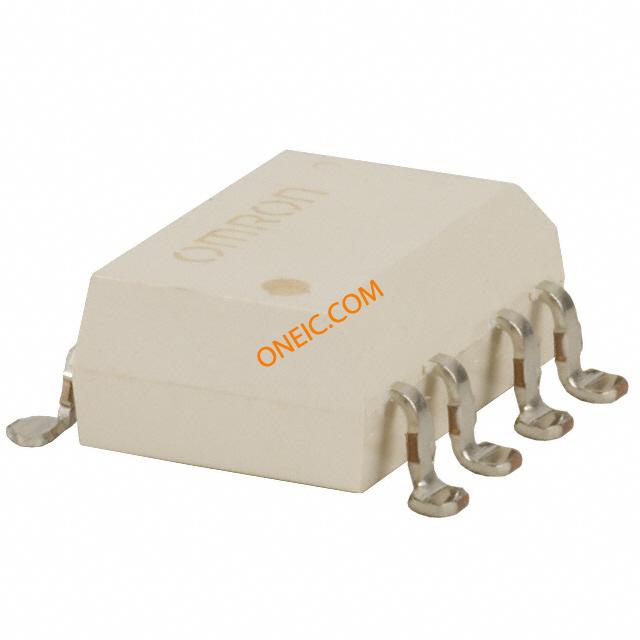

G3VM-354F
| 制造商 | Omron Corporation |
| 描述 | Solid State Relays - PCB Mount 350V, DPST-NC, SMD8 SMT 150mA 15ohm 85pF Relay SSR 50mA 1.3V DC-IN 0.15A 350V AC/DC-OUT 8-Pin PDIP SMT RELAY SSR DPST 120MA 8-SMT 350V MOSFET Relay |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 429367 | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
| 标准封装名称 | PDIP SMD | ||
合规参数
| RoHS | In Transition | 欧盟RoHS | Compliant |
电气参数
| 输出端 | MOSFET | 电路 | DPST (2 Form B) |
| 输入类型 | DC | 输出类型 | AC|DC |
| 负载电流 | 120mA | 负载电压 | 0 ~ 350 V |
| 额定电压 | 1.3 | 输出电流 | 0.15 |
| 供电电压 | 1 V to 1.3 V | 隔离电压 | 2500 |
| 最大额定电流 | 150 mA | 最小输入电压 | 1.15VDC |
| 输出电压（最大） | 350 | 最小供电电压 | 350 V |
| 导通电阻（最大） | 35 Ohm | 输入偏置电流（最大） | 3 mA |
机械参数
| 宽度 | 6.4 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 触点形式 | 2 Form B (DPST-NC) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | SMD-8 | 总长度 | 9.66 |
| 包装数量 | PDIP SMT | 端接样式 | Gull Wing |
| 位数 | 8 | 外壳尺寸-插件 | 3.65 |
| 供应商器件封装 | 8-SMD | ||
产品信息
| 类型 | Relays | 系列 | G3VM |
| 继电器类型 | Relay | 电路类型 | 2 Form B |
| 产品子类型 | PCB Mount | 卡标准 | MOSFET Relays |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | 85 | ||
文档与媒体
相关型号
Y92B-N100
Omron Industrial
Heat Sinks TRK MT HEAT SINK G3N Solid State Relay, Heat Sinks HEAT SINK TRACK MNT FOR G3NA SER 欧姆龙(OMRON) 中间继电器
¥202.0484
详情

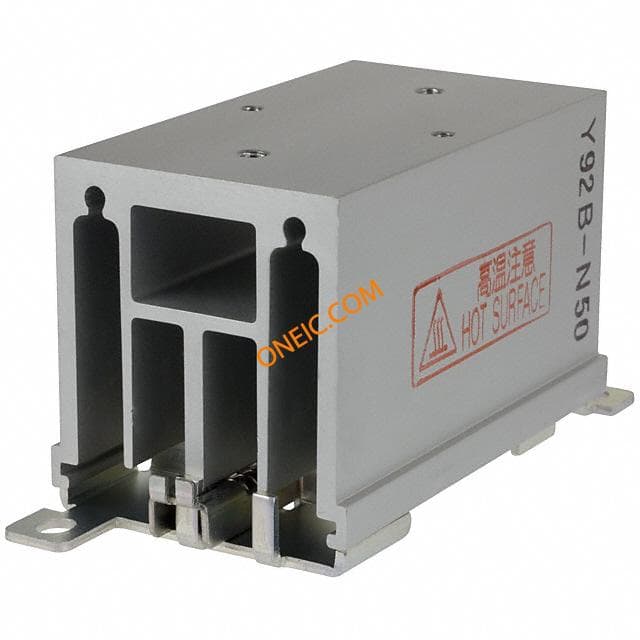

Y92B-N50
