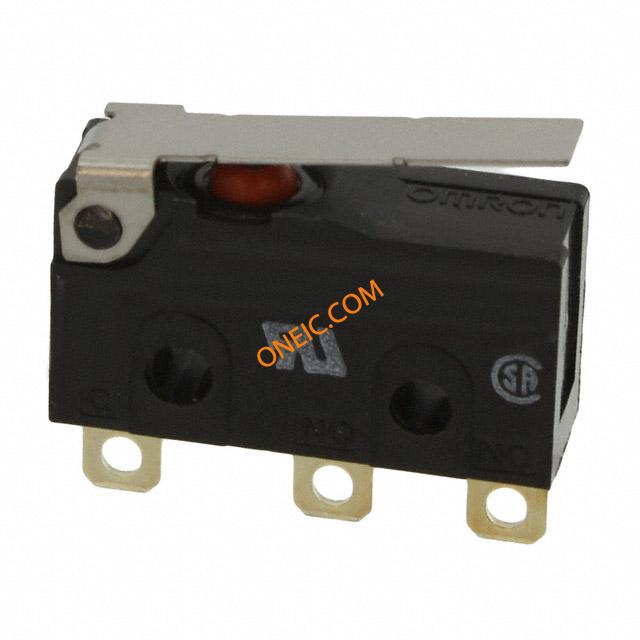

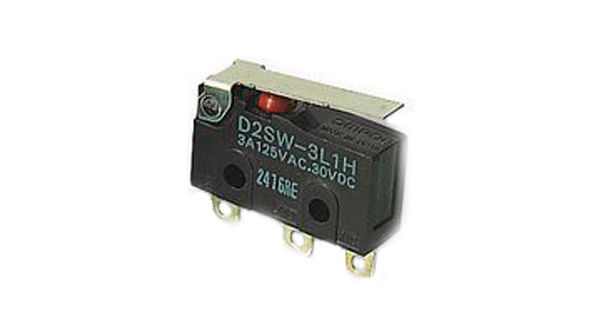

D2SW-3L1H
| 制造商 | |
| 描述 | Basic / Snap Action Switches Hinge Lever Solder Term 3A Switch Snap Action N.O./N.C. SPDT Hinge Lever Solder 3A 250VAC 30VDC 0.59N Screw Mount SW 3A LEVER SEALED SLD TERM 125V SPDT-NO/NC Hinge Lever Microswitch, 3 A @ 125 V ac, 3 A @ 30 V dc MICROSWITCH, V4, LEVER 欧姆龙(OMRON) 限位开关 Microswitch; with lever; SPDT; 3A/125VAC; 3A/30VDC; ON-(ON); IP67 Snap Action Switch Actuator Type: Lever (Straight) Mounting Type: Base Mount Switch Function: On-Mom Circuit: 1C SPDT Contact Current: 3 Amps Micro switch 2 AAC / 3 ADC Flat lever 1 change-over (CO), D2SW-3L1H, Omron Electronic Components 单刀双掷 - 常开/常闭 摆杆 微动开关, 3 A @ 30 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 95 Days | 其他名称 | D2SW3L1H |
| 子类别 | Switch Snap Action | 零件号别名 | 366006 959807 |
| 产品类别 | Basic / Snap Action Switches | 标准包装数量 | 100 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365007 |
电气参数
| 电路 | SPDT | 核心电压 | :250V |
| 额定电压 | 125 V | 开关功能 | On-Mom |
| 开关电压 | ON-(ON) | 接触电阻 | 30mΩ |
| 差动行程 | 0.030" (0.8mm) | 调制电流 | :2A |
| 最大额定电流 | 3 A | 最大触点电流 | :3A |
| 绝缘电阻 | :100Mohm | 最小输入电压 | 250 |
| 开关功能/额定值 | N.O./N.C. | 触点额定电流 | 3 A @ 125 V ac, 3 A @ 30 V dc |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :30V |
| 交流触点额定值（阻性负载） | 3 A / 125 VAC | 直流触点额定值（阻性负载） | 3 A / 30 VDC |
| 额定交流电压（相对地/中性线） | :250V | ||
机械参数
| 深度 | :19.8mm | 宽度 | :6.4mm |
| 高度 | 20.9 | 长度 | :10.6mm |
| 重量 | 0.002 | 包装方式 | Bulk |
| 预行程 | :4.8mm | 引脚样式 | for soldering |
| 超行程 | 0.040" (1.0mm) | 本体尺寸 | 19.8 x 6.4 x 10.1mm |
| 触点形式 | SPDT | 致动器类型 | Lever |
| 安装类型 | Screw Mount | 释放力 | 6gf |
| 端子类型 | Solder | 操作力 | 60gf |
| 触头材料 | Silver | 总长度 | :14.5mm |
| 安装特性 | :9.5mm | 执行器材料 | Stainless Steel/N/A |
| 连接器间距 | 8.5mm | 端接样式 | Solder Terminal |
| 按钮样式/尺寸 | Hinge Lever | 位数 | :200000 |
| 开关驱动电平 | SPDT | 典型触点布局 | SPDT-NO/NC |
| 触点材料 - 镀层 | silver plated | 额定扭矩（oz-in / mNm） | 0.59N |
产品信息
| 系列 | D2SW | CAD图纸 | 3D CAD Model |
| 开关类型 | microswitch | 电气寿命 | 200,000 Cycles |
| 单元数量 | 1 | 开关特性 | with lever |
| 行业别名 | D2SW-3L1H | 工作高度 | 0.345" (8.8mm) |
| 触点配置 | SPDT | ||
环境参数
| 密封等级 | IP 67 | 机械寿命 | 5,000,000 Cycles |
| NEMA 机架尺寸 | :IP50 | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -40°C ~ 85°C | ||
