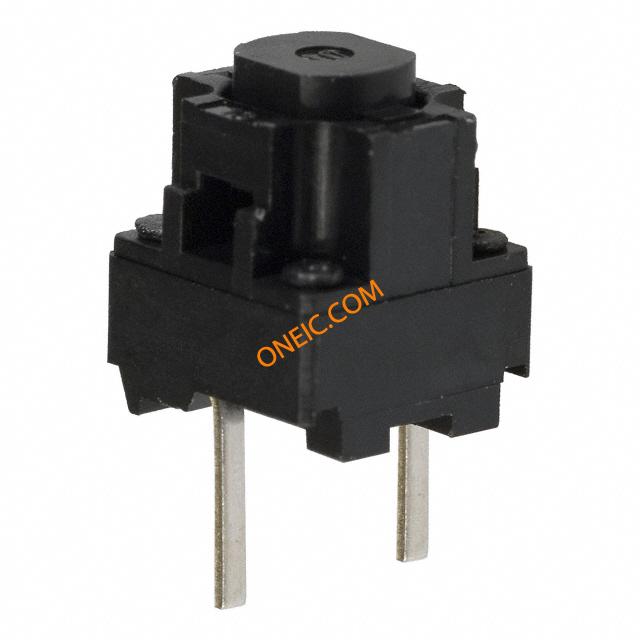

B3M-6009
| 制造商 | |
| 描述 | Tactile Switches 6mm LONG STROKE Switch Tactile N.O. SPST Button PC Pins 0.05A 12VDC 0.69N Thru-Hole Bulk SWITCH TACTILE SPST-NO 0.05A 12V SWITCH, TACTILE SPST-NO 50mA PCB/PUSH-ON Tactile Switch Mounting: PC Board Operating direction: Vertical Operating force: 70 gf Travel: - Dimensions: 6x6 mm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 105 Days | 子类别 | Switch Tactile |
| 零件号别名 | 1577085 364094 B3M6009BYOMZ | 产品类别 | Tactile Switches |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365005 | ||
电气参数
| 电路 | SPST-NO | 额定电压 | 12 V |
| 开关功能 | Off-Mom | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 开关功能/额定值 | N.O. |
| 触点额定值 @ 电压 | 0.05A @ 12VDC | 供电电压 (Vcc/Vdd) | :12V |
机械参数
| 深度 | 6 | 高度 | 7.3 |
| 重量 | 0.002 | 外形尺寸(长x宽) | 6.00mm x 6.00mm |
| 包装方式 | Bulk | 触点形式 | 1 Form A (SPST-NO) |
| 致动器类型 | Standard | 安装类型 | Through Hole |
| 开关行程 | 0.50mm | 端子类型 | PC Pins |
| 连接器类型 | No | 接触镀层 | Silver |
| 安装样式 | Through Hole | 执行器长度 | 0.8 |
| 操作力 | 70 g +/- 20 g | 总长度 | 6 |
| 端接样式 | Solder Pin | 按钮样式/尺寸 | Button |

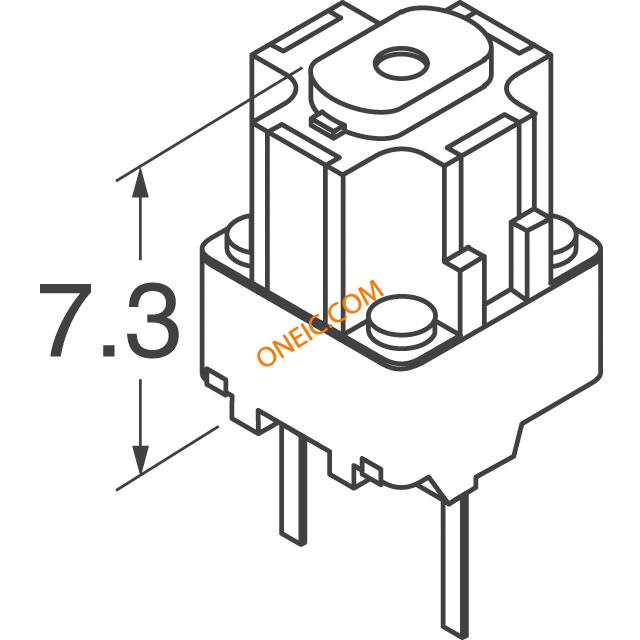

| 执行器方向 | Top Actuated | 安装高度（最大） | 7.3 mm |
| 开关驱动电平 | SPST | 典型触点布局 | :SPST-NO |
| 执行器距PCB垂直高度 | 7.30mm | ||
产品信息
| 系列 | B3M | 照明类型 | Not Illuminated |
| 电气寿命 | 2000000 | 行业别名 | B3M-6009 |
环境参数
| 机械寿命 | 2,000,000 Cycles | 工作温度 | - 20 C to + 70 C |
