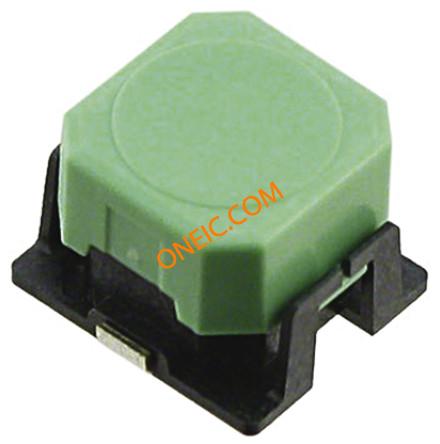

B3AL-1001P
| 制造商 | |
| 描述 | Tactile Switches 2.45N OF Long Stroke Green Button SWITCH TACTILE SPST-NO 0.05A 16V Green Cap Tactile Switch, SPST-NO 50 mA @ 16 V dc Microswitch; 1-position; SPST-NO; 0.05A/16VDC; SMT; 2.45N; 6x6.9mm PCB Switch SMD 16 VDC 50 mA green, B3AL-1001P, Omron Electronic Components Omron 绿色 帽 触觉开关 , 单刀单掷 - 常开, 50 mA@ 16 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | SW1217CT | 零件号别名 | 693486 |
| 产品类别 | Tactile Switches | 标准包装数量 | 1,400 |
| 工厂包装数量 | 1400 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 电路 | SPST-NO | 测试电压 | 250 |
| 额定电压 | 16 V | 极数 | 1 |
| 开关功能 | Off-Mom | 开关电压 | OFF-(ON) |
| 接触电阻 | 100mΩ | 最大额定电流 | 50 mA |
| 绝缘电阻 | 100MΩ | 触点额定电流 | 50 mA @ 16 V dc |
| 触点额定值 @ 电压 | 0.05A @ 16VDC | 直流触点额定值（阻性负载） | 0.05 A / 16 VDC |
机械参数
| 尺寸 | 6.9 x 6.6 x 5 mm | 形状 | square |
| 重量 | 0.5 g | 外形尺寸(长x宽) | 6.90mm x 6.00mm |
| 包装方式 | Tape & Reel (TR) | 引脚样式 | for PCB |
| 本体尺寸 | 6 x 6.9mm | 触点形式 | SPST |
| 高度（最大） | 5mm | 行程范围 | 1.3 mm |
| 致动器类型 | Square Button | 安装类型 | Surface Mount |
| 开关行程 | 1.30mm | 端子类型 | Solder |
| 执行器颜色 | Green | 连接器类型 | Yes |
| 接触镀层 | Silver | 安装样式 | SMD/SMT |
| 驱动力 | 250gf | 操作力 | 250gf |
| 连接器间距 | 2x8mm | 端接样式 | SMD (SMT) Tab |
| 背景色 | green | 位数 | 1-position |
| 执行器方向 | Top Actuated | 典型触点布局 | SPST-NO |
| 额定扭矩（oz-in / mNm） | 2.45N | 执行器距PCB垂直高度 | 5.00mm |
产品信息
| 系列 | B3AL | 功能 | Y |
| 开关类型 | microswitch | 电路类型 | SPST-NO |
| 照明类型 | Non-Illuminated | 单元数量 | 1 |
| 其他规格 | 1.3mm | 输出配置 | Surface Mount |
| 触点配置 | SPST-NO | ||
环境参数
| 机械寿命 | 1,000,000 Cycles | 工作温度 | -40°C ~ 90°C |
