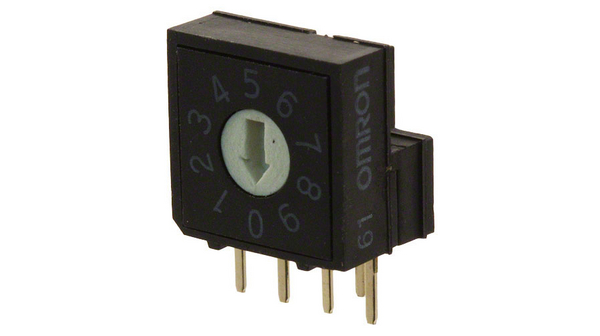

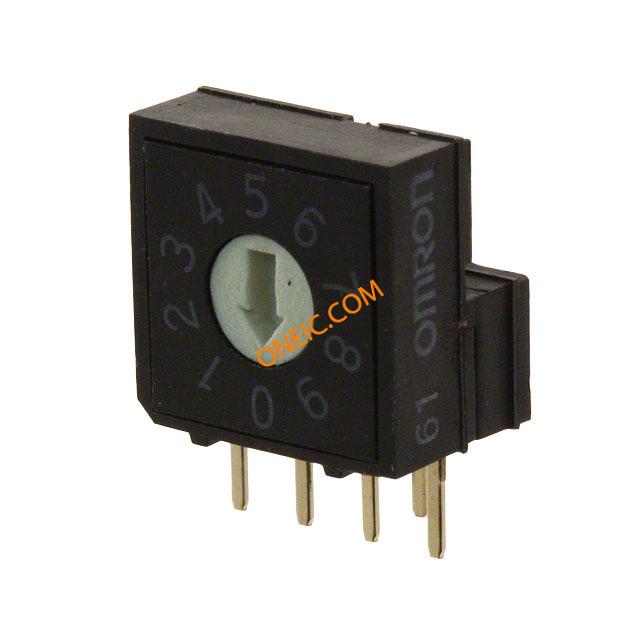

A6RV-101RF
| 制造商 | |
| 描述 | DIP Switches / SIP Switches BCD 4X1 SIDE ACT FLT SW ROTARY DIP RA FLAT 10POS 24V DIP Switch PCB Rotary Flush, 25 mA, 10-Way, -25 to +80°C Switch DIP SP10T 10 Flush Screwdriver 0.025A 24VDC PC Pins Thru-Hole Tube ROTARY DIP SWITCH Switch,DIP,ROTAARY,10Position,SIDE-ACTUATED,FLAT,4X1TerminalARRANGEMENT 欧姆龙(OMRON) 拨动开关 Encoding switch; DEC/BCD; Positions:10; THT; Rcont max:200mΩ
New! Rotary Dip Switch PCB coding switch BCD 4+1, A6RV-101RF, Omron Electronic Components |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 429974 8774374 | 产品类别 | DIP Switches / SIP Switches |
| 标准包装数量 | 48 | 工厂包装数量 | 48 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85365007 | 抗辐射加固 | No |
电气参数
| 电路 | BCD | 额定电压 | 24 V |
| 接触电阻 | :200mohm | 开关容量 | :25 mA |
| 介电强度 | :250V | 最大额定电流 | 25 mA |
| 最大触点电流 | :25mA | 绝缘电阻 | :100Mohm |
| 触点额定电流 | 25 mA | 触点额定值 @ 电压 | 25 mA |
| 供电电压 (Vcc/Vdd) | :24V | 直流反向电压（Vr）（最大） | 24 V |
| 直流触点额定值（阻性负载） | 0.025 A / 24 VDC | ||
机械参数
| 密封 | O-Ring | 深度 | 6.64 mm |
| 间距 | Not Required mm | 高度 | 9.9 mm |
| 重量 | 0.0008 | 包装方式 | Tube |

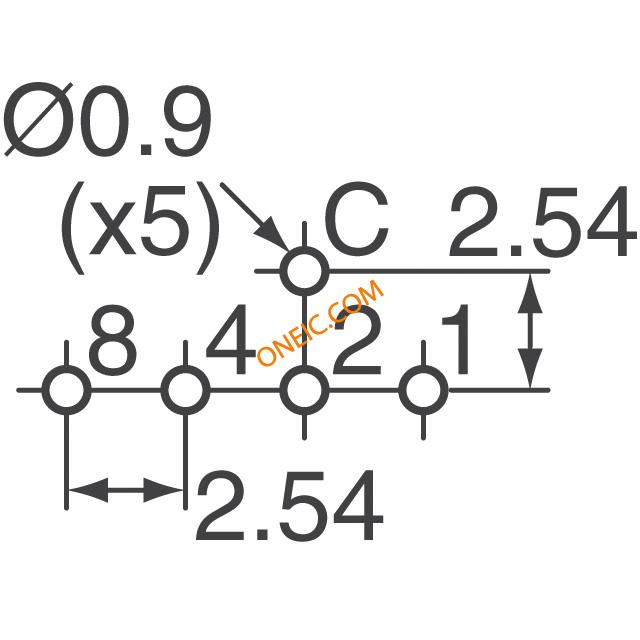

| 引脚样式 | for PCB, straight | 方向 | Side Actuated |

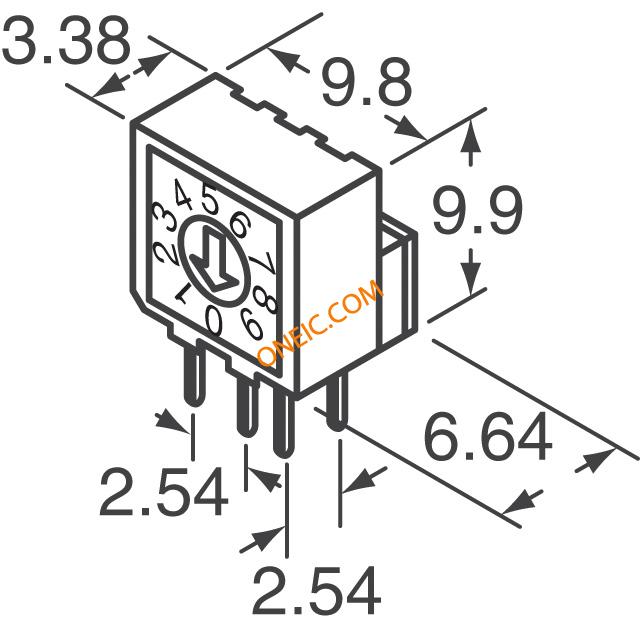

| 本体尺寸 | 9.9 x 9.8 x 4.5mm | 引脚间距 | :2.54mm |
| 柱间距 | 2.54 mm | 致动器类型 | Rotary |
| 安装类型 | Through Hole | 端子类型 | :THT |
| 执行器水平位置 | Flush | 安装样式 | Through Hole |
| 封装形式 | DIP-10 | 操作力 | :1.96N |
| 总长度 | 9.8 mm | 连接器间距 | 2.54mm |
| 端接样式 | Solder Pin | 按钮样式/尺寸 | Flush Screwdriver |
| 位数 | 10 | 开关驱动电平 | SP10T |
| 典型触点布局 | :(Not Available) | 第一连接器安装类型 | :Through Hole |
产品信息
| 系列 | A6RV | 可清洗 | No |
| CAD图纸 | 3D CAD Model | 开关类型 | DIP |
| 单元数量 | 1 | 开关特性 | without knob |
| 转换前位置数 | 10 | ||
环境参数
| 工作温度 | - 25 C to + 80 C | ||
