TGHGCR0500FE
| 制造商 | |
| 描述 | Current Sense Resistors - SMD .05ohm 100watt 1% 4 Terminal SOT227 RES CHAS MNT 0.05 OHM 1% 100W Res 0.05 Ohm 1% 100W SOT-227 Bolt-On RESISTOR SOT-227 100W R05 1% Resistor; Thick Film; Res 0.05 Ohms; Pwr-Rtg 100 W; Tol 1%; SMT; Sot-227; Curr-Sense Ohmite TGH 系列 50mΩ ±1% 100W 厚膜 精密电阻器, 螺丝接端 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Current Sense Resistors - SMD | 标准包装数量 | 1 |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85332900 | ||
电气参数
| 容差 | ±1% | 电阻 | 50 mOhms |
| 量程（°/s） | :OHMITE - TGHG Series | 功率（瓦） | 100W |
| 额定功率 | 100 W | 电阻值（欧姆） | 0.05 |
| 峰值脉冲功率 | 100 W | 电阻公差 | :± 1% |
| 基极电阻（R1） | :Screw | ||

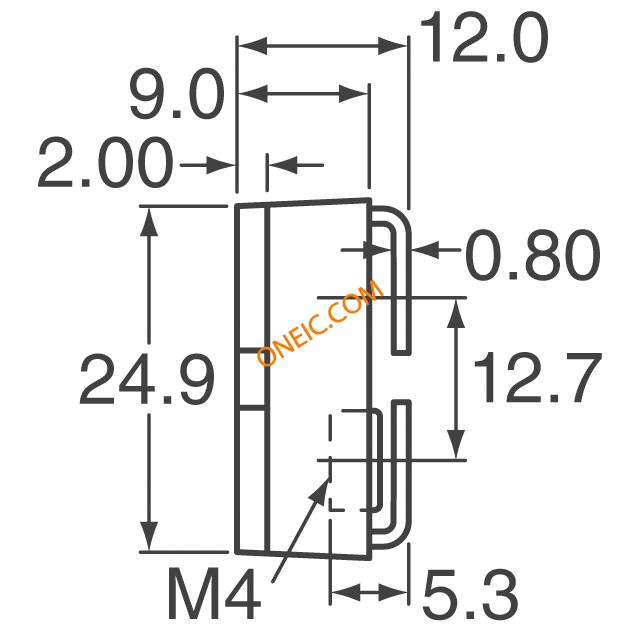

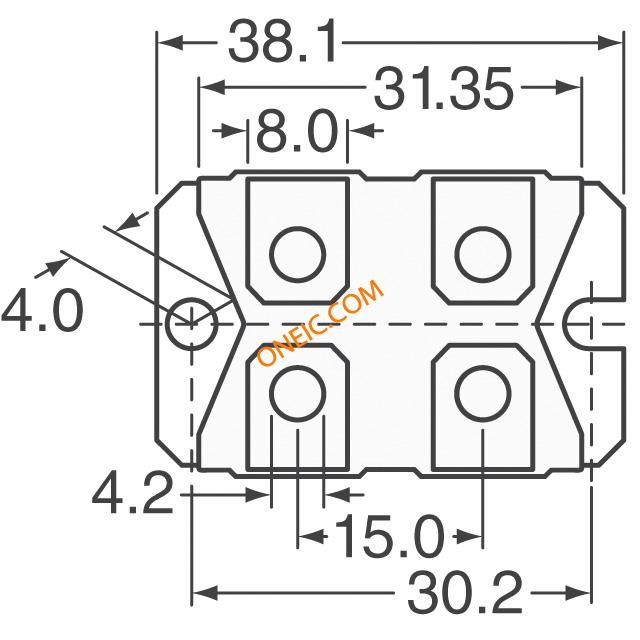

机械参数
| 深度 | :12mm | 宽度 | 25 mm |
| 高度 | 0.483" (12.26mm) | 长度 | :38.1mm |
| 重量 | 0.001418 | 底座类型 | :SOT-227 |
| 包装方式 | Bulk | 引脚样式 | M4 Threaded |
| 端接方式 | SMT | 引脚数 | :4 |
| 封装形式 | SOT-227-4 | 冷却的封装 | SOT-227 |
| 磁芯材质 | Thick Film | 安装特性 | Flanges |
| 尺寸/外形 | 1.500" L x 0.980" W (38.10mm x 24.90mm) | 电阻材料 | :Thick Film |
| 涂层、外壳类型 | Epoxy Coated | ||
产品信息
| 类型 | Precision Current Sense Resistors | 系列 | TGHG |
| 产品特性 | Current Sense, Non-Inductive | 成分 | Thick Film |
环境参数
| 工作温度 | - 55 C to + 155 C | 温度系数 | ±60ppm/°C |
