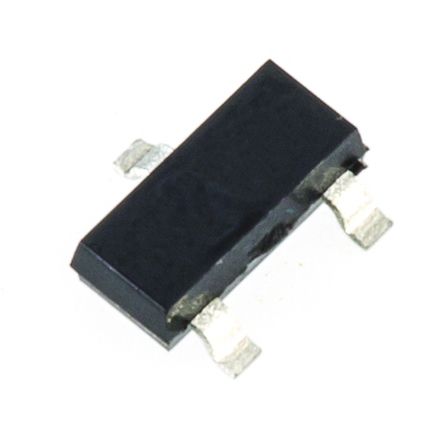

PESD5V2S2UT,215
| 制造商 | |
| 描述 | ESD Suppressor TVS 30KV 3-Pin TO-236AB T/R TVS DIODE 5VWM 20VC SOT23 TVS Diode Uni-Directional PESD5V2S2UT,215 Dual 20V, 260W, TO-236AB 3-Pin TVS Diode Arrays 5V QUAD ESD PROTECT ULTRA LOW CAP PESD5V2S2UT@215 NXP 单向 TVS 二极管, 260W, 20V, 3针 TO-236AB封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 568-4060-1 | 零件号别名 | PESD5V2S2UT T/R |
| 产品类别 | TVS Diode Arrays | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 3000 | 标准封装名称 | SOT-23 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ESD保护 | 30@Contact Disc/10@HBM |
电气参数
| 通道数 | 2 Channels | 电容 | 200 pF |
| 额定电压 | 5.2 V | 浪涌电流 | 15 A |
| 供电电压 | 5V (Max) | 漏电流 | 1uA |
| 工作电压 | 5.2V | 元件数量 | 2 |
| 峰值脉冲功率 | 260W | 钳位电压 | 20 V |
| 跳闸电流 | 5 mA | 击穿电压 | 6.4V |
| 电源线保护 | No | 最小供电电压 | 5.2 V |
| 电容 @ 频率 | 152pF @ 1MHz | 单向通道数 | 2 |
| 峰值脉冲电流（8/20µs） | 15 A | 反向漏电流 @ Vr | 1 uA |
| 峰值脉冲电流（10/1000µs） | 15A (8/20µs) | 反向关断电压（典型） | 5.2 V |
机械参数
| 深度 | 1.4 mm | 宽度 | 1.4(Max) |
| 高度 | 1 mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | TO-236-3, SC-59, SOT-23-3 |
| 锁定特性 | TVS | 总长度 | 3 mm |
| 包装数量 | TO-236AB | 尺寸/外形 | 1.4 mm W x 3 mm L x 1.1 mm H |
| 端接样式 | SMD/SMT | 位数 | 3 |
| 外壳尺寸-插件 | 1(Max) | 供应商器件封装 | SOT-23-3 |
产品信息
| 类型 | TVS | 系列 | PESDxS2UT |
| 极性 | Unidirectional | 应用 | General Purpose |
| 配置 | Dual Common Anode|Single | 端口方向 | Uni-Directional|Bi-Directional |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | -65 °C | 结工作温度 | 150C |
