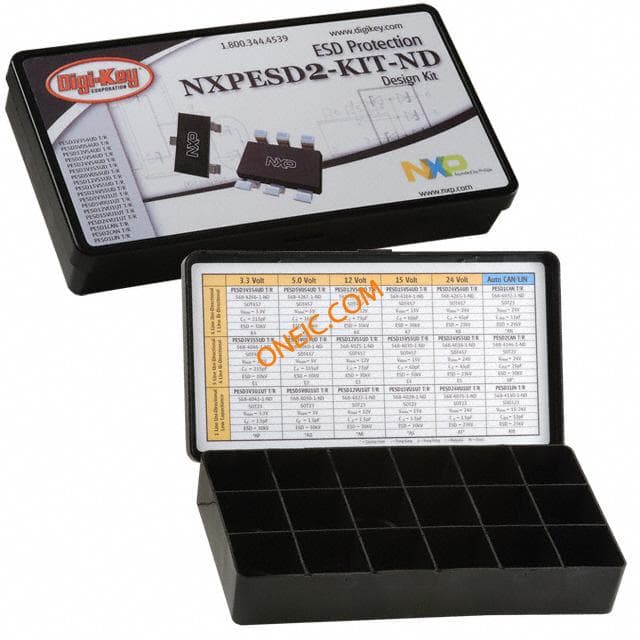

点击放大查看
PESD12VS4UD,115
| 制造商 | |
| 描述 | TVS Diode Arrays DIODE ARRAY ESD TVS DIODE 12VWM 24VC 6TSOP TVS Diode Uni-Directional PESD12VS4UD,115 Quad 24V, 200W, TSOP 6-Pin ESD Suppressor TVS 30KV 6-Pin TSOP T/R PESD12VS4UD@115 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 568-4263-1 | 零件号别名 | PESD12VS4UD T/R |
| 产品类别 | TVS Diode Arrays | 标准包装数量 | 3,000 |
| 工厂包装数量 | 3000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 抗辐射加固 | No |
电气参数
| 通道数 | 4 Channels | 电容 | 73 pF |
| 额定电压 | 12V | 浪涌电流 | 10 A |
| 供电电压 | 12V (Max) | 漏电流 | 0.015uA |
| 工作电压 | 12V | 元件数量 | 4 |
| 峰值脉冲功率 | 200W | 钳位电压 | 24V |
| 跳闸电流 | 1 mA | 击穿电压 | 12.5V |
| 电源线保护 | No | 最小供电电压 | 12 V |
| 电容 @ 频率 | 73pF @ 1MHz | 单向通道数 | 4 |
| 峰值脉冲电流（8/20µs） | 10 A | 峰值脉冲电流（10/1000µs） | 10A (8/20µs) |
| 反向关断电压（典型） | 12 V | ||
机械参数
| 深度 | 1.7 mm | 高度 | 1 mm |
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | SC-74, SOT-457 |
| 冷却的封装 | SC-74 | 锁定特性 | TVS |
| 总长度 | 3.1 mm | 尺寸/外形 | 3 mm W x 3.1 mm L x 1.1 mm H |
| 端接样式 | SMD/SMT | 位数 | 6 |
| 供应商器件封装 | 6-TSOP | ||
产品信息
| 类型 | Zener | 系列 | PESDxS4UD |
| 极性 | Unidirectional | 应用 | General Purpose |
| 配置 | Quad | 端口方向 | Uni-Directional |
环境参数
| 工作温度 | -65°C ~ 150°C | 结工作温度 | 150C |
