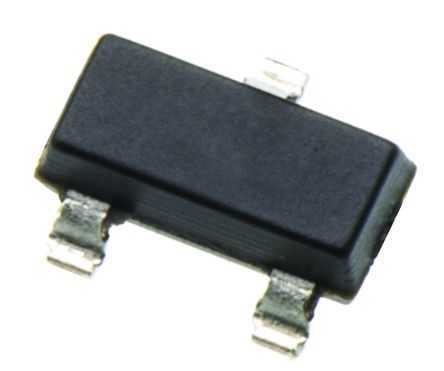

点击放大查看
PESD12VL2BT,215
| 制造商 | |
| 描述 | ESD Suppressor TVS 30KV 3-Pin TO-236AB T/R TVS DIODE 12VWM 37VC SOT23-3 TVS Diode Bi-Directional PESD12VL2BT,215 Dual 37V, 200W, TO-236AB 3-Pin TVS Diode Arrays 12V BIDIRECTIONL ESD DUAL TVS diode, 12 V 200 W SOT-23, PESD12VL2BT,215, NXP NXP 双向 TVS 二极管, 200W, 37V, 3针 SOT-23封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 568-4023-1 | 零件号别名 | PESD12VL2BT T/R |
| 产品类别 | TVS Diode Arrays | 标准包装数量 | Cut Tape |
| 工厂包装数量 | 3000 | 标准封装名称 | SOT-23 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| ESD保护 | 30@Contact Disc/10@HBM | ||
电气参数
| 通道数 | 2 Channels | 电容 | 19(Typ) pF |
| 测试电流 | 5mA | 额定电压 | 12 V |
| 浪涌电流 | 5 A | 供电电压 | 12V (Max) |
| 元件数量 | 2 | 峰值脉冲功率 | 200W |
| 钳位电压 | 37 V | 击穿电压 | 14.2V |
| 断态电压 | 12V | 最大额定电流 | 0.05µA |
| 电源线保护 | No | 双向通道数 | 2 |
| 最小供电电压 | 12 V | 电容 @ 频率 | 19pF @ 1MHz |
| 反向漏电流 @ Vr | 0.05 uA | 峰值脉冲电流（10/1000µs） | 5A (8/20µs) |
| 反向关断电压（典型） | 12 | ||
机械参数
| 宽度 | 1.4mm | 高度 | 1mm |
| 长度 | 3mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 3 |
| 封装形式 | TO-236-3, SC-59, SOT-23-3 | 总长度 | 3(Max) |
| 包装数量 | TO-236AB | 尺寸/外形 | 2.5 mm W x 3 mm L x 1.1 mm H |
| 端接样式 | SMD/SMT | 位数 | 3 |
| 外壳尺寸-插件 | 1(Max) | 供应商器件封装 | SOT-23-3 |
产品信息
| 类型 | TVS | 设计类型 | 2 Channel |
| 系列 | PESDxL2BT | 极性 | Bidirectional |
| 二极管类型 | 串行 | 应用 | General Purpose |
| 配置 | Dual | 端口方向 | Bi-Directional |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | -65 °C | 最高温度限值 | +150 |
