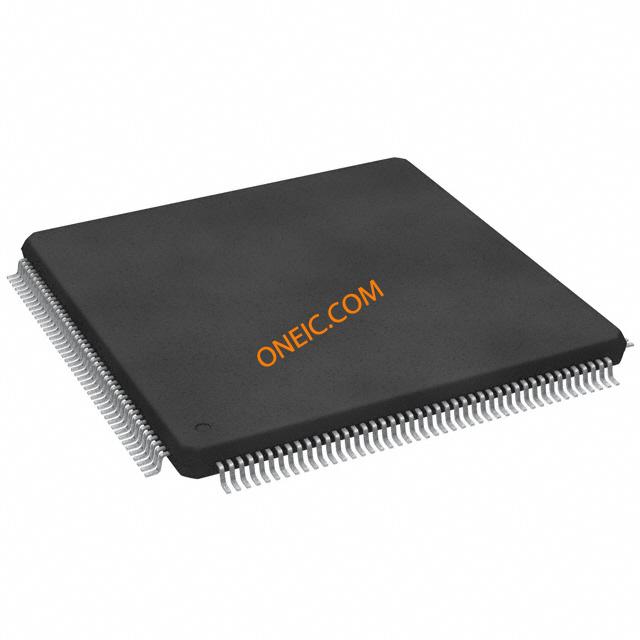

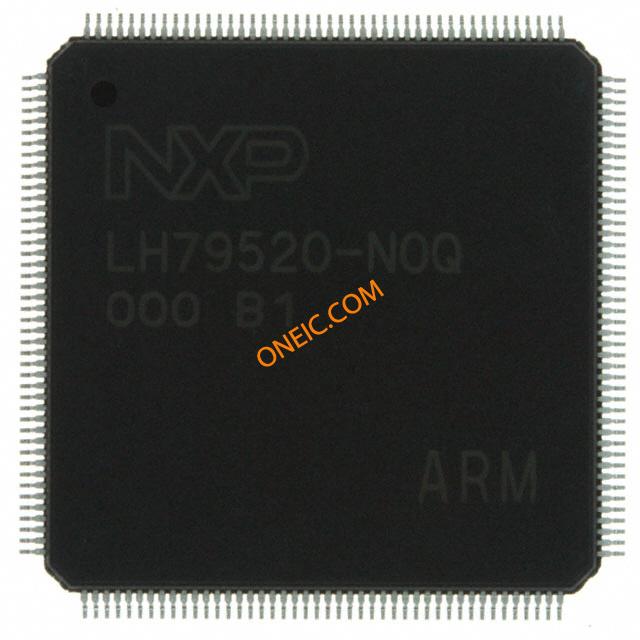

LH79520N0Q000B1;55
| 制造商 | |
| 描述 | LCD,EXT BUS,3 UART,MMU,LQFP176 SOC LH795xx ARM7TDMI 176-Pin LQFP Tray IC ARM7 BLUESTREAK MCU 176LQFP ARM Microcontrollers - MCU LCD EXT BUS 3 UART SOC Microcontroller 1.98V 176-Pin LQFP Tray MCU, ARM7, BLUESTREAK, 176LQFP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | LH79520N0Q000B1 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | 1 | 工厂包装数量 | 300 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 77.4MHz | RAM 大小 | 32KB |
| 内核大小 | 32-Bit | 核心类型 | ARM7TDMI |
| 接口 | SPI/UART | 时钟速率 | 77.4 MHz |
| 存储器容量 | 32 KB | I/O 数量 | 64 |
| 额定电压 | 1.62 | 时钟频率 | :77.4MHz |
| DAC数量 | :2 | 振荡器类型 | External |
| 供电电压 | 1.8 V, 3.3 V | 程序存储器类型 | ROMLess |
| 最小供电电压 | 1.62 V | 供电电压 (Vcc/Vdd) | 1.62 V ~ 3.6 V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 20.2(Max) | 长度 | 20 mm |
| 重量 | 1.3 | 包装方式 | Tray |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :176 |
| 封装形式 | 176-LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 20.2(Max) |
| 包装数量 | LQFP | 位数 | 176 |
| 外壳尺寸-插件 | 1.45(Max) | 供应商器件封装 | 176-LQFP (20x20) |
| 核心数/总线宽度 | 32 bit | ||
产品信息
| 类型 | System-On-Chip | 系列 | LH795 |
| 片内RAM（通道数×位宽） | No | 外设 | DMA, LCD, POR, PWM, WDT |
| 应用 | Embedded Control | 架构 | :ARM7TDMI |
| 连接性 | EBI/EMI, IrDA, Microwire, SPI, SSI, SSP, UART/USART | 可编程性 | No |
| 核心处理器 | ARM7® | 定时器数量 | 4 |
| 控制器系列 | :ARM7 | 射频系列/标准 | LH795xx |
| DigiKey可编程 | No | 应用细节 | Embedded Control |
| 印刷电路板数量 | 176 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | 结工作温度 | 85C |
